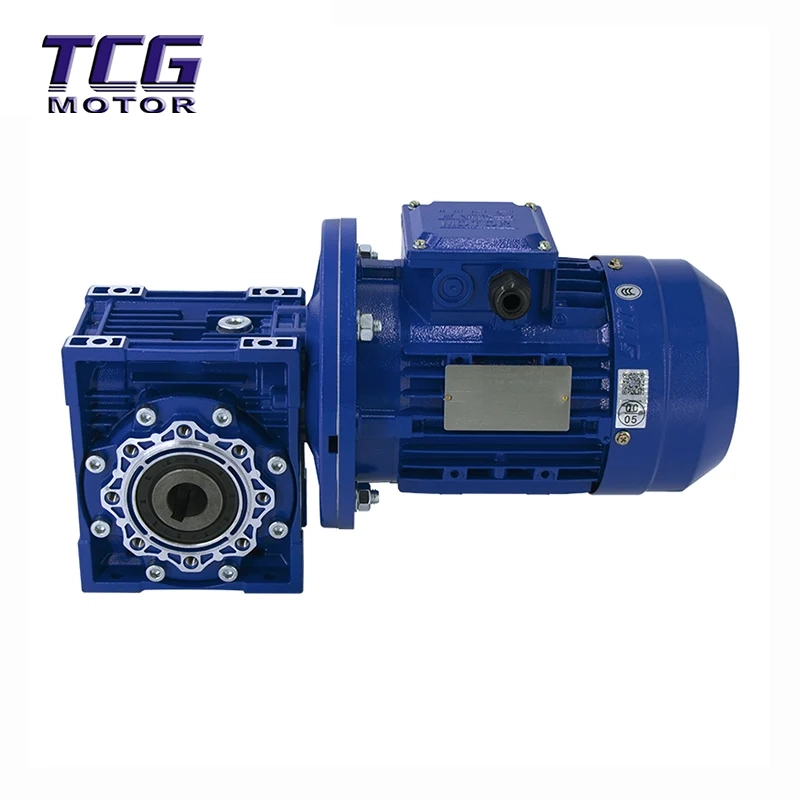

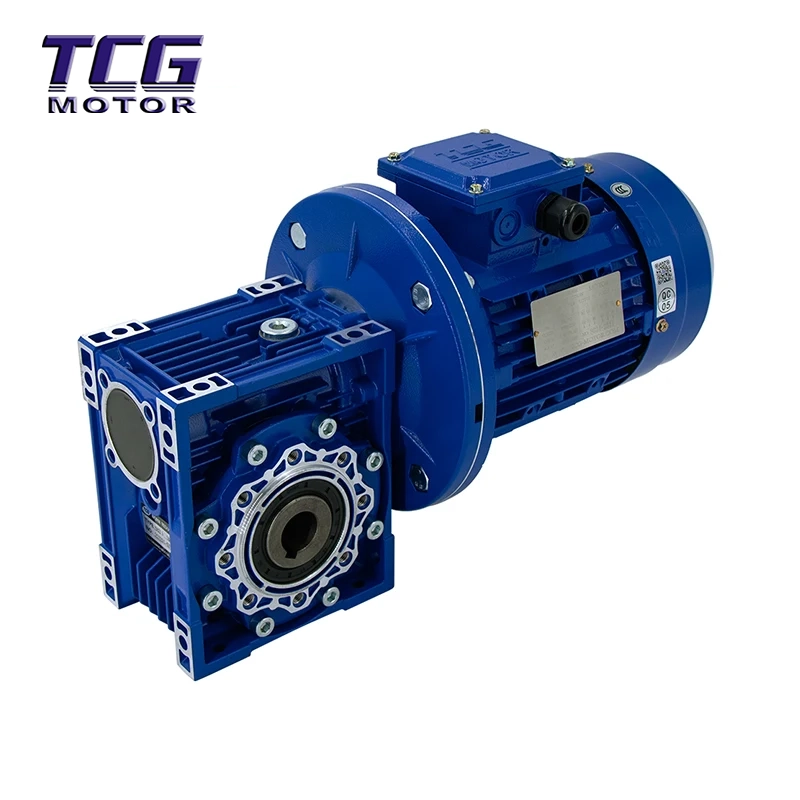

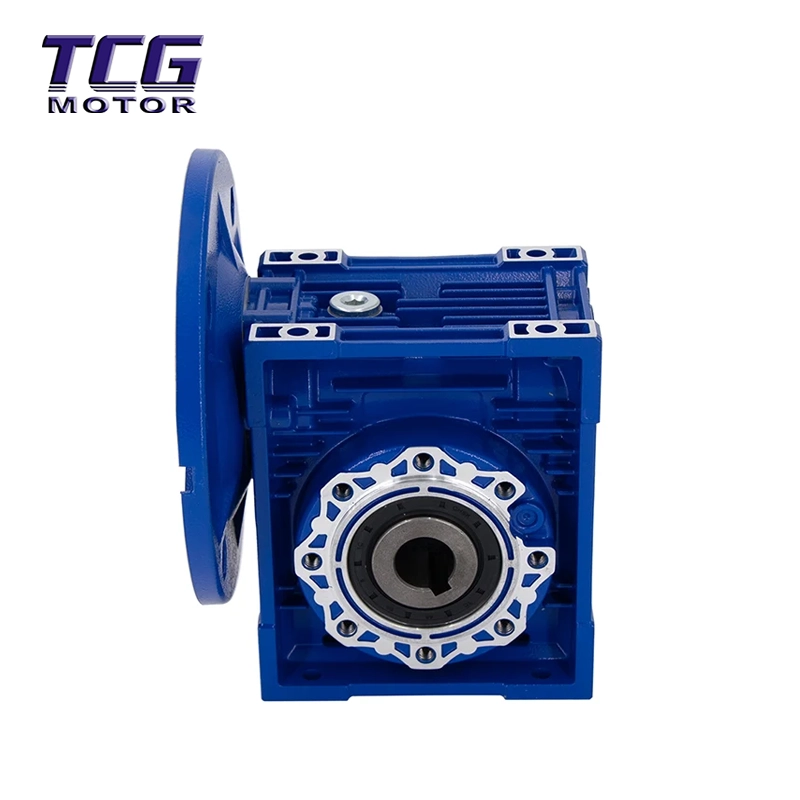

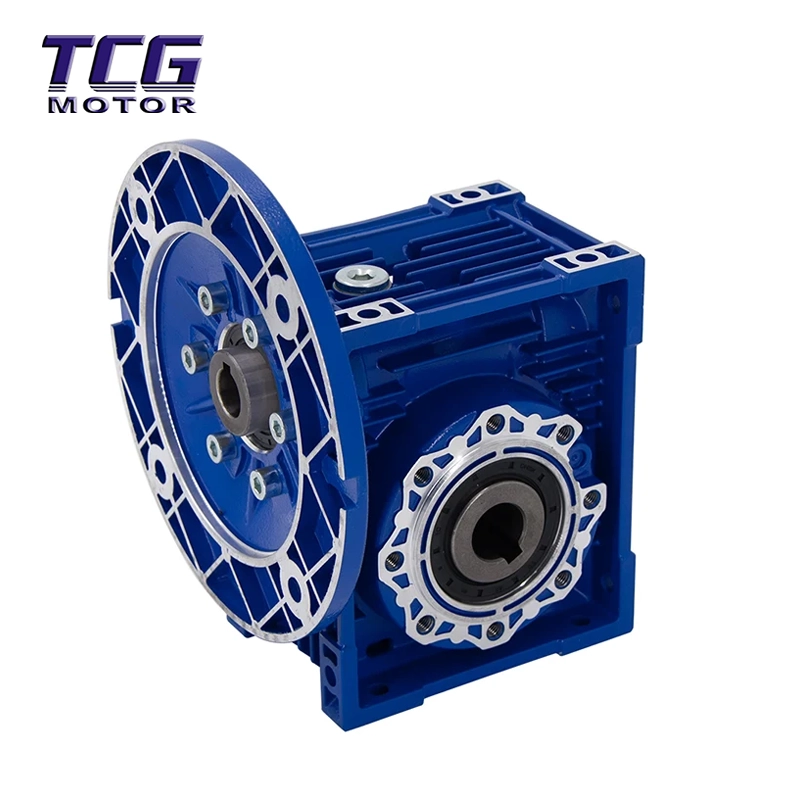

웜기어 감속기

정밀한 구조 및 우수한 방열: Worm Gear Reducer의 인클로저는 충분한 냉각 핀이 있는 고품질 다이캐스트 알루미늄 합금으로 제작되어 탁월한 열 전도 및 넓은 방열 영역을 제공하여 서비스 수명을 효과적으로 연장합니다.

조용하고 안정적인 작동: 웜 기어 감속기는 정밀하게 연마된 치형 표면 구동 웜 기어를 사용하여 소음이 적고 부드러운 작동을 제공하며 환경 요구 사항이 높은 환경에 적합합니다.

견고하고 내구성: 웜기어는 20Cr 강철로 제작되었으며 침탄질화 처리되어 HRC60의 치면 경도를 달성합니다. 웜휠은 특수 내마모성 니켈 청동으로 제작되어 강력한 내마모성을 제공합니다.

전방향 설치: 모든 방향의 범용 설치 구성에 적용할 수 있는 단자대와 인클로저는 일체형 다이캐스트 알루미늄 합금으로 되어 있어 탁월한 밀봉을 보장하고 먼지와 누출을 방지합니다.

명세서

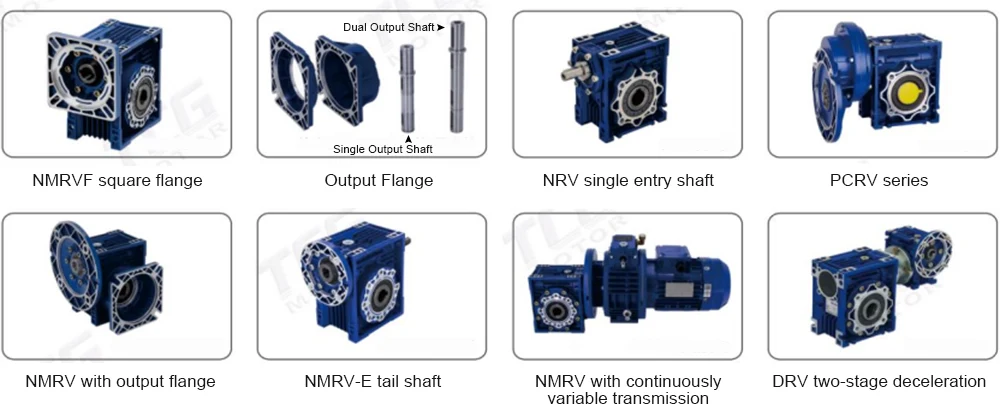

NMR 웜기어 감속기 시리즈

일반 소개

구조적 특징

- 범용 장착에 적합한 고품질 다이캐스팅 알루미늄 합금 하우징.

- 냉각을 위한 방열판 설계로 주철 하우징보다 넓은 표면적과 높은 열용량 제공

-025 ~ 150. 전력 범위는 60w ~ 15kw

- 더 넓은 속도 비율 범위. 각 단일 프레임 크기에는 5:1에서 100:1까지 12가지 비율이 있습니다.

- 미세 연삭으로 경화된 웜은 더 높은 효율과 큰 출력 토크의 특징을 가지고 있습니다.

- 소음이 적고 안정적으로 작동합니다. 열악한 환경에서도 장기적인 작업 조건에 적응할 수 있습니다.

- 가벼운 무게, 높은 기계적 강도.

-모듈화 조합 PCRV 및 DRV는 RV 감속기 비율을 i=5:1에서 3200:1로 확장합니다.

주요 재료

-하우징: 다이캐스트알루미늄 합금(프레임 크기: 025~90):주철(프레임 크기: 110~150)

- 웜 : 20Cr강, 침탄 및 질화 처리 (치아의 경도는 HRC60, 경화두께는 정밀연삭 후 층이 0.5mm 이상임)

-웜 휠: 특수 웨어러블 니켈 브론즈 합금

스프레이 성형/페인트

-알루미늄 합금 하우징:

①알루미늄 합금 표면에 쇼트 블라스팅 및 특수 방부 처리

② 인산염 처리 후. 파란색 RAL5010 코팅으로 베이킹이 완료되었습니다.

- 주철 하우징: RAL5010 파란색 베이킹으로 도색 완료

능률

효율은 감속기의 중요한 지표이며 웜기어 변속기 쌍의 설계, 제조 및 마찰 조건에 따라 달라집니다. 작동 중과 정지 시 기어박스의 마찰 특성이 다르기 때문에 기어박스의 효율은 동적 효율과 정적 효율로 분류할 수 있습니다.

매끄럽게 하기

RV 감속기 윤활량

-RV의 윤활량은 감속기의 장착 위치와 관련이 있습니다.

-RV 감속기의 모든 재고는 B3 장착 위치에 따라 WA320 윤활유로 채워져 있습니다. 장착 위치가 B3과 다른 경우 특별한 표시가 필요합니다.

윤활량(리터)

PC 헬리컬 기어 모듈러의 윤활량

-PC 헬리컬 감속 모듈의 윤활은 감속기의 윤활과 별개입니다. 윤활유 및 용량은 PC의 장착 위치와 관계가 없습니다.

-PC 헬리컬 축소 모듈은 배송 전에 윤활 WA680으로 채워져 있습니다.

윤활량(리터)

윤활 선택

응용

저소음, 높은 안정성, 우수한 내식성으로 인해 Worm Gear Reducer는 다음 분야에서 널리 사용됩니다.

자동화 장비: 로봇, 컨베이어 벨트, 포장 기계.

일반 산업: 식품 가공 기계, 제약 기계, 인쇄 기계, 화학 기계.

특수 환경: 알루미늄 합금 표면은 특수 부식 방지 처리를 거쳐 가솔린, 자일렌과 같은 유기 용제에 대한 부식을 방지하므로 화학 및 특수 용제 환경에 적합합니다.

공장의 힘

표준 제조: 국제 호환성을 보장하기 위해 유럽(IEC) 표준 및 IM 국제 표준을 엄격하게 준수하여 제조되었습니다.

고급 공정: 고급 알루미늄 합금 다이캐스팅 기술과 정밀 연삭 공정을 사용하여 모든 제품의 정확성과 품질을 보장합니다.

재료 관리: 엄격한 원료 선택; 웜기어는 침탄질화 처리를 거쳐 경화층 두께가 0.5mm를 초과하도록 하여 전송 효율을 보장합니다.

회사 명예

Hengfu: 모터 및 기어박스 제조 분야에서 성숙한 경험을 보유하고 있습니다.

우수한 호환성: 제품은 우수한 호환성을 나타내며 광범위한 시장 인지도를 얻었습니다.

품질 인증: 제품은 국제 품질 관리 시스템 표준을 준수합니다.

판매 후 및 서비스

기술 지원: 전문적인 선택 안내 및 설치 기술 지원을 제공합니다.

품질 보증: 제품은 문제 없는 작동을 보장하기 위해 공장을 떠나기 전에 엄격한 테스트를 거칩니다.

유지 관리 권장 사항: 최적의 효율성을 유지하려면 사용자가 설치 위치에 따라 지정된 유형의 윤활유(WA320/WA680)를 즉시 보충하거나 교체하는 것이 좋습니다.

포장 및 배송

포장: 안전하고 손상되지 않은 운송을 보장하기 위해 표준 나무 상자 또는 판지 상자가 사용됩니다.

배송 시간: 일반 모델의 충분한 재고로 주문 후 빠른 배송이 보장됩니다.

수출 기준: 수출되는 기어박스에 대해 국제 운송 기준에 맞는 포장 서비스를 제공합니다.

기업의 힘

파트너 브랜드

FAQ

Q1: 이 웜기어 감속기는 부식성이 높은 환경에서 사용할 수 있습니까?

답: 그렇습니다. 알루미늄 합금 본체는 쇼트 블라스팅 및 특수 부식 방지 처리를 거쳐 은백색 합금 외관을 유지하고 가솔린 및 자일렌과 같은 유기 용제에 대한 부식을 방지합니다.

Q2: 공장에서 Worm Gear Reducer에는 어떤 종류의 오일이 사용됩니까?

A: RV 웜기어 감속기는 B3 설치 방향에 대해 기본적으로 WA320 윤활유와 함께 제공됩니다. PC 헬리컬 기어 모듈에는 WA680 윤활유가 공급됩니다.

Q3: 설치 방법이 B3가 아닌 경우 어떻게 해야 합니까?

A: RV 웜기어 감속기의 윤활유 양은 설치 방향에 따라 다릅니다. 설치 방법이 B3과 다를 경우 주문 시 명시해야 제조업체에서 오일량을 조정하거나 해당 지침을 제공할 수 있습니다.

Q4: 이 기어박스는 얼마나 효율적입니까?

A: 효율성은 웜기어 변속기 쌍의 설계 및 마찰 조건에 따라 중요한 지표입니다. 이 제품은 경화된 치면 전달 웜을 사용하여 매우 효율적이며 동적 및 정적 조건 모두에서 안정적인 마찰 특성을 유지합니다.
