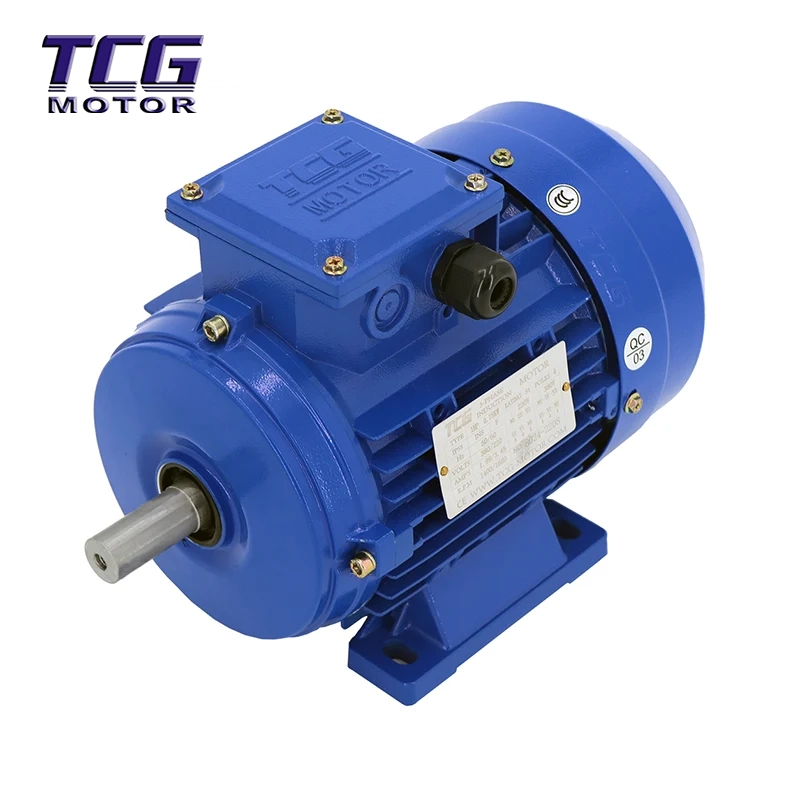

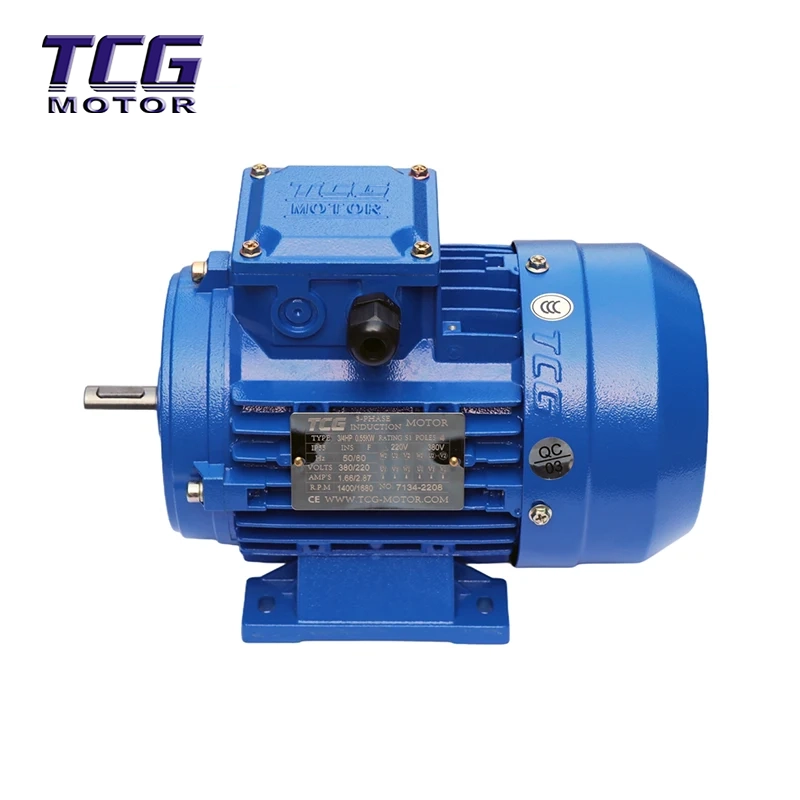

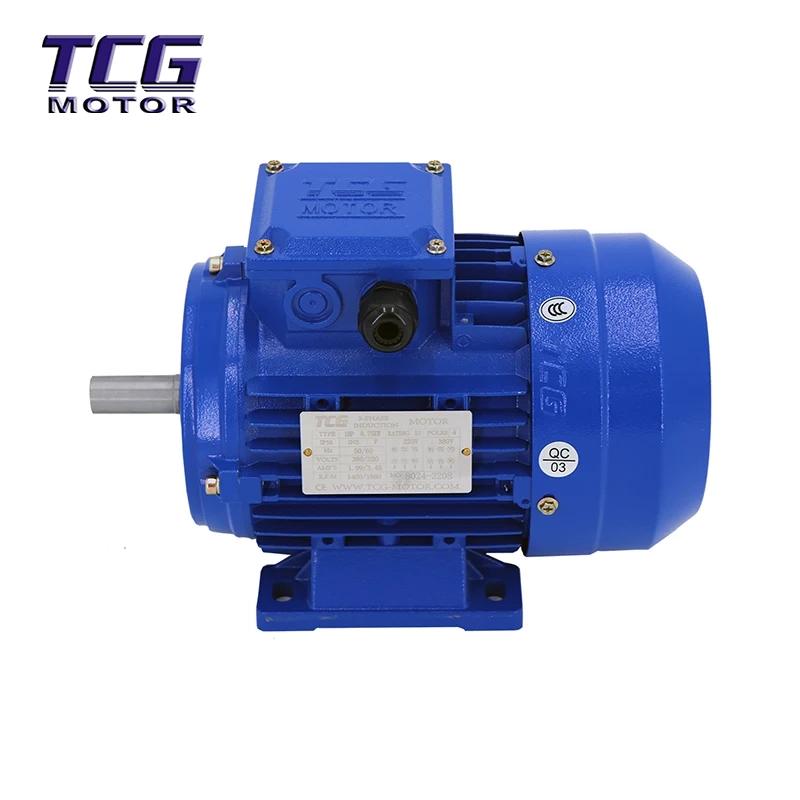

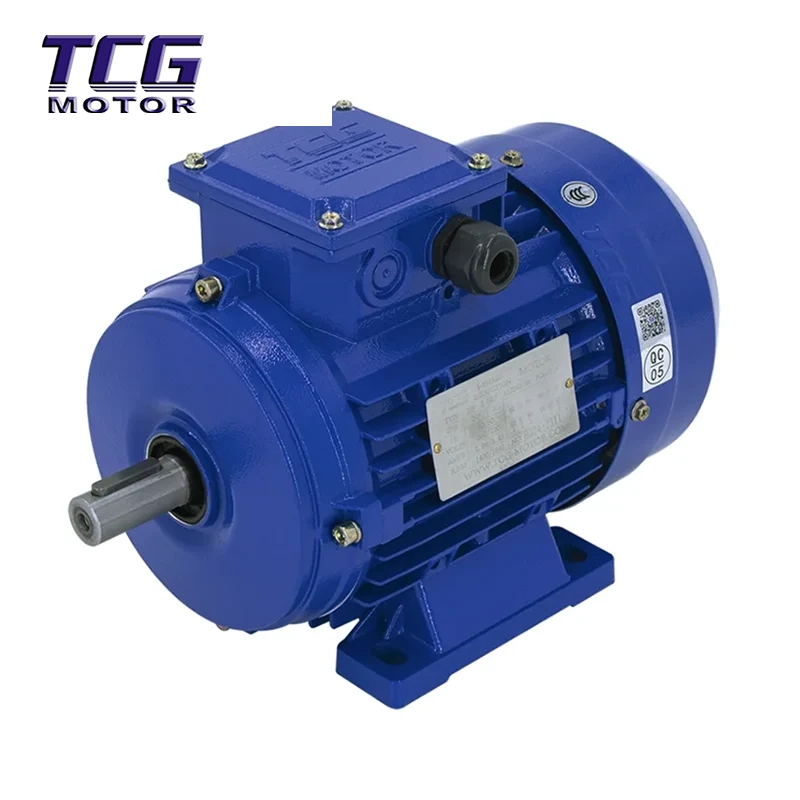

알루미늄 하우징 모터 B3 풋 장착형

30년 이상의 전문 지식을 갖춘 선도적인 모터 제조업체인 Hengfu는 알루미늄 하우징 모터 B3 풋 장착형을 선보입니다. 이 고효율 AC 모터는 우수한 방열 및 IP55 보호를 위해 경량의 고강도 알루미늄 합금 케이스를 갖추고 있습니다. NSK 베어링, 클래스 F 절연 및 100% 순수 구리 권선으로 설계된 당사의 공장 직접 B3 시리즈는 CE 및 ISO9001 인증을 받았습니다. 도매든 OEM/ODM 프로젝트든 Hengfu는 글로벌 전송 및 산업 기계를 위한 안정적인 IE3 에너지 절약 솔루션을 제공합니다.

문의 보내기

제품 설명

Hengfu 알루미늄 하우징 모터 B3 풋 마운트는 까다로운 환경에서 탁월하도록 설계되었으며 8가지 표준 프레임 크기에 걸쳐 0.06KW에서 7.5KW까지의 넓은 전력 범위를 제공합니다. IEC 치수 및 IE3 효율성 표준을 준수하는 이 모터는 빠른 냉각과 가벼운 설치 공간을 보장하는 부식 방지 알루미늄 쉘을 갖추고 있습니다. 코어는 정밀 NSK 베어링과 클래스 F 절연을 활용하여 습하거나 먼지가 많은 환경에서도 안정적이고 소음이 적은 작동을 제공하여 수명이 길도록 제작되었습니다. 중국에 본사를 둔 소스 공장으로서 글로벌 고객에게 안정적인 리드 타임과 맞춤형 장착 옵션을 제공하여 운반, 포장, 식품 가공 및 화학 장비에 이상적인 드라이브 솔루션을 제공합니다.

구조와 특징

알루미늄 하우징 모터 B3 발 장착형 전체 구조, 우수한 밀봉 성능. 외부 쉘 보호에 대한 IP55 표준을 충족합니다.

냉각을 위한 방열판 설계는 넓은 표면적과 높은 열용량을 제공하므로 매우 열악한 작동 환경에서도 모터가 잘 작동할 수 있습니다.

정확한 동적 균형 보상과 저소음 베어링으로 모터가 더욱 부드럽고 조용하게 작동합니다.

F 절연 등급.

아웃 샤프트의 미리 설정된 씰링 장치를 배리에이터 및 감속기와 연결하면 씰링이 더욱 안전해집니다.

IEC 크기 표준과 IM 장착 형태 간의 호환성이 뛰어납니다.

주요 재료

외부 쉘: 알루미늄 합금

샤프트: 40Cr 강철 열 정제

전자기선: Poly-QZ-2; 폴리이미드 QZY-2

Si 강판: DW470/600/800

베어링: C&U; NSK; NTN; SKF; 다른

스프레이 성형

RAL9006 실버

RAL5010 블루

TAI CHUANG 모터 부품 다이어그램

TAI CHUANG 3상 모터

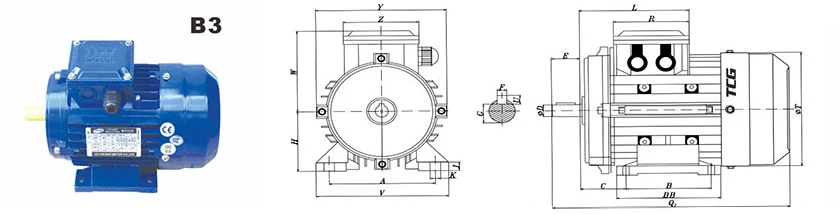

Aluminum Housing Motor B3 Foot Mounted

아니요.	A	B	C	D	E	F	G	H	1	2분기	U	V	W	Y	BB	L	R	T	Z	K	가변 주파수 모터
TC56	90	71	35	9	20	3	7.3	56	10	204	3	110	77	108	87	90	65	112	65	5.8	-
TC63	100	80	43	11	23	4	8.8	63	9	222	4	126	84	119	100	101	70	120	70	8	282
TC71	112	90	47	14	30	5	11.3	71	10	247	5	140	94	136	110	116	80	139	80	7	302
TC80	125	100	51	19	40	6	15.8	80	10	287	6	159	108	153	125	130	90	156	90	10	343
TC90	140	100 (125)	56	24	50	8	20	90	12	315 (34)	7	180	110	158	130 (155)	134	90	162	90	10	370 (388)
TC100	160	140	63	28	60	8	24	100	14	389	7	200	150	191	176	134	104	196	104	12	443
TC112	190	140	71	28	60	8	24	112	15	398	7	224	147	204	176	170	130	204	130	12	-
TC132	216	140 (178)	89	38	80	10	33	132	16	457 (503)	8	255	174	243	185 (220)	187	140	243	150	13	-

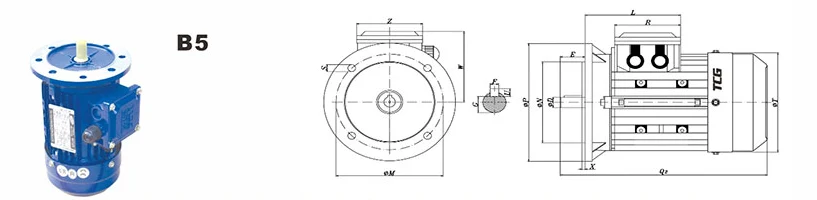

Aluminum Housing Motor B3 Foot Mounted

아니요.	D	E	F	G	M	N	P	Q2	S	U	W	X	L	R	T	Z	가변 주파수 모터
TC56	6	20	3	7.3	100	80	120	204	7	3	77	2.5	90	65	112	65	-
TC63	11	23	4	8.8	115	95	140	222	9.5	4	84	3	97	70	120	70	282
TC71	14	30	5	11.3	130	110	160	247	9.5	5	94	3.5	115	80	139	80	302
TC80	19	40	6	15.8	165	130	200	286	11	6	108	3.5	130	90	156	90	343
TC90	24	50	8	20	165	130	200	315 (340)	11	7	111	3.5	129	90	162	90	370 (388)
TC100	28	60	8	24	215	180	250	390	15	7	150	4	141	104	196	104	443
TC112	28	60	8	24	215	180	250	398	15	7	147	4	170	130	204	130	-
TC132	38	80	10	33	265	230	300	457 (503)	15	8	174	4	187	140	243	150	-

참고: 주파수 변환, 제동 및 인코더를 추가할 수 있습니다. DC 브레이크 모터의 정류기는 외부에 있으며 위와 같은 크기입니다. ()안은 90L, 132M의 사이즈를 나타냅니다.

TC 알루미늄 쉘 모터 성능 매개변수

유형	힘 (킬로원)	정격 속도 (R/분)	정격 현재의 (에이)	힘 요인 COSΦ	정격 토크 (W.N)	스타트업 계수	베어링 계수	초과 적재 계수	무게 (kg)
2Pn₀=3000r/분
TC5612	0.09	2800	0.32	0.68	0.307	2.3	2.3	6	2.6
TC5622	0.12	2800	0.38	0.71	0.410	2.3	2.3	6	3.1
TC5632	0.18	2800	0.65	0.70	0.614	2.3	2.3	6	3.6
TC6312	0.18	2800	0.51	0.80	0.614	2.2	2.2	5.5	3.8
TC6322	0.25	2800	0.67	0.81	0.853	2.2	2.2	5.5	3.8
TC6332	0.37	2800	1.05	0.78	1.26	2.2	2.2	6.1	4.2
TC7112	0.37	2800	0.98	0.81	1.26	2.2	2.2	6.1	5.4
TC7122	0.55	2800	1.33	0.82	1.88	2.2	2.3	6.1	5.9
TC7132	0.75	2800	1.82	0.83	2.56	2.3	2.3	6.1	6.4
TC8012	0.75	2800	1.78	0.83	2.56	2.2	2.3	6.1	8.1
TC8022	1.1	2800	2.49	0.84	3.75	2.2	2.3	7	9.3
TC90S2	1.5	2840	3.34	0.84	5.04	2.2	2.3	7	10.9
TC90L2	2.2	2840	4.69	0.85	7.40	2.2	2.3	7	13.8
TC100L2	3	2860	6.14	0.87	10.0	2.2	2.3	7.5	19.6

유형	힘 (킬로원)	정격 속도 (R/분)	정격 현재의 (에이)	힘 요인 COSΦ	정격 토크 (W.N)	스타트업 계수	베어링 계수	초과 적재 계수	무게 (kg)
4Pn₀=1500r/분
TC5614	0.06	1380	0.28	0.58	0.410	2.4	2.4	6	3.3
TC5624	0.09	1380	0.39	0.61	0.614	2.4	2.4	6	3.3
TC5634	0.12	1380	0.52	0.62	0.819	2.4	2.4	6	3.8
TC6314	0.12	1380	0.43	0.72	0.819	2.1	2.2	4.4	4.0
TC6324	0.18	1380	0.61	0.73	1.23	2.1	2.2	4.4	4.0
TC6334	0.25	1380	0.86	0.67	1.71	2.1	2.2	5.2	4.5
TC6344	0.37	1380	1.2	0.67	2.50	2.1	2.2	5.2	4.8
TC7114	0.25	1400	0.76	0.74	1.71	2.1	2.2	5.2	5.2
TC7124	0.37	1400	1.07	0.75	2.53	2.1	2.2	5.2	5.3
TC7134	0.55	1400	1.66	0.7	3.75	2.4	2.3	5.2	6.2
TC7144	0.75	1400	2.1	0.68	5.12	2.4	2.3	6	7.2
TC8014	0.55	1400	1.54	0.75	3.75	2.4	2.3	5.2	7.8
TC8024	0.75	1400	1.99	0.76	5.12	2.3	2.3	6	9.3
TC8034	1.1	1400	2.78	0.77	7.40	2.3	2.3	6	10.6
TC90S4	1.1	1420	2.80	0.77	7.40	2.3	2.3	6	11.3
TC90L4	1.5	1420	3.65	0.79	10.1	2.3	2.3	6	14.2
TC100L1-4	2.2	1420	5.05	0.81	14.8	2.3	2.3	7	19.7
TC100L2-4	3	1420	6.64	0.82	20.2	2.3	2.3	7	23.9

유형	힘 (킬로원)	정격 속도 (R/분)	정격 현재의 (에이)	힘 요인 COSΦ	정격 토크 (W.N)	스타트업 계수	베어링 계수	초과 적재 계수	무게 (kg)
2Pn₀=3000r/분
TC7116	0.18	910	0.71	0.66	1.88	1.9	2.0	4.0	6.0
TC7126	0.25	910	0.92	0.68	2.62	1.9	2.0	4.0	7.2
TC8016	0.37	910	1.27	0.70	3.88	1.9	2.0	4.7	7.8
TC8026	0.55	910	1.74	0.72	5.77	1.9	2.1	4.7	9.2
TC90S6	0.75	920	2.23	0.72	7.78	2.0	2.1	5.5	11.6
TC90L6	1.1	920	3.10	0.73	11.4	2.0	2.1	5.5	14.3
TC100L6	1.5	940	3.89	0.75	15.2	2.0	2.1	5.5	18.4

참고: 위의 매개변수는 3상 Y2-38OV/5OHZ 조건 하에 있습니다.

응용

High Efficiency Motor Applications

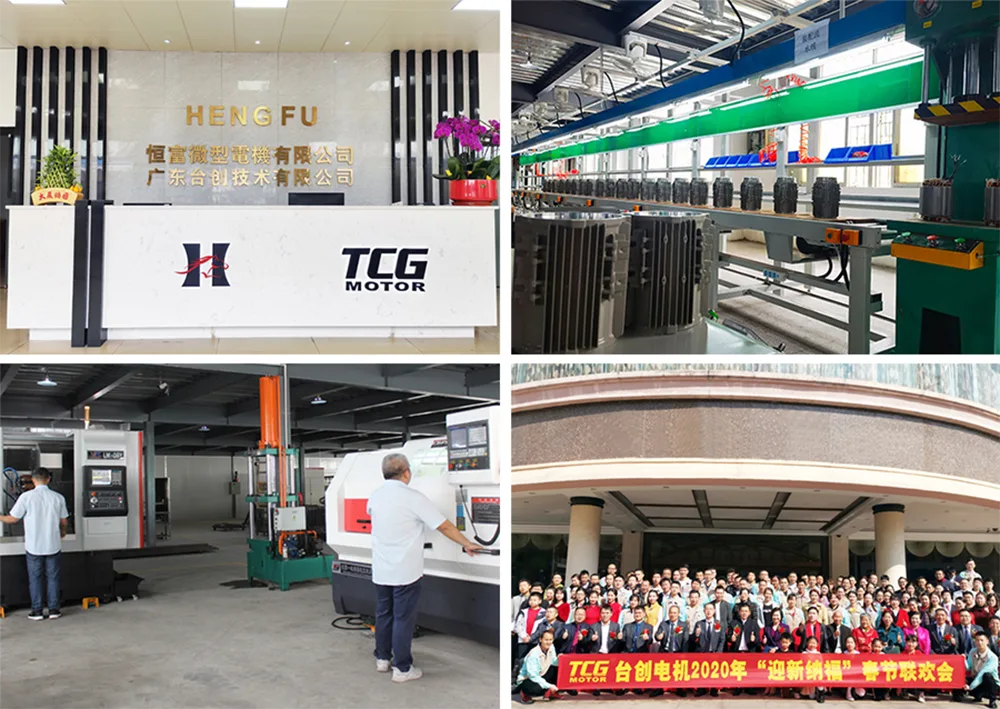

기업의 힘

Corporate Strength

회사 명예 및 자격

Honors and Qualifications

파트너 브랜드

Partner Brands

FAQ

1. 귀하의 모터는 어떤 효율 표준을 충족합니까?

당사의 알루미늄 하우징 모터 B3 풋 장착형은 IEC 60034-30-1에 따라 IE3 효율 수준을 준수합니다. 더 높은 효율성이 요구되는 시장의 경우 요청 시 IE4 프리미엄 효율성 모델도 제공됩니다. 모든 모터는 GB18613-2020 및 국제 에너지 규정을 충족합니다.

2. 사용 가능한 출력 범위와 프레임 크기는 어떻게 됩니까?

당사의 알루미늄 하우징 모터 B3 풋 장착형은 8가지 표준 프레임 크기로 0.06KW ~ 7.5KW를 포괄합니다. 또한 특정 프로젝트 요구 사항을 충족하기 위해 특수 전력 등급 및 장착 치수에 대한 사용자 정의도 제공합니다.

3. 수출에 대한 인증은 무엇입니까?

우리는 ISO9001, CE, CCC 인증을 제공합니다. 당사의 모터는 IEC 및 GB 표준에 따라 제조되어 유럽, 동남아시아, 중동 및 남미를 포함한 대부분의 국제 시장을 준수합니다.

4. OEM 또는 맞춤형 모터를 얻을 수 있나요?

예, TCG는 완전한 OEM/ODM 서비스를 제공하는 중국 전문 공장입니다. 맞춤형 샤프트 재질(스테인리스 스틸 304/316), 특수 페인트 색상(RAL 코드), 전압 맞춤화, 히터, 온도 센서 및 브랜드 옵션을 지원합니다.

5. 대량 주문의 리드타임은 얼마나 됩니까?

자체 생산 제조업체로서 대량 주문의 경우 표준 리드타임은 영업일 기준 15~20일입니다. 샘플 주문은 7~10일 이내에 준비될 수 있습니다. 우리는 또한 FOB 및 CIF 운송 조건을 지원합니다.

6. 어떤 장착 유형을 사용할 수 있습니까?

당사는 B3(풋 장착형), B5(플랜지 장착형), B14(얼굴 장착형), B35(결합형)를 포함한 다양한 장착 구성을 제공합니다. B3 풋 장착형은 산업용으로 가장 일반적으로 사용되는 유형입니다.

7. 제품 품질과 에너지 효율성을 어떻게 보장합니까?

각 모터는 배송 전에 무부하 전류, 진동, 소음, 절연 저항 테스트를 포함하여 100% 테스트를 거칩니다. 우리는 NSK 또는 SKF 베어링, 고급 실리콘 강철(DW470/600/800) 및 클래스 F 절연을 갖춘 100% 순수 구리 권선을 사용하여 장기적인 신뢰성과 높은 효율성을 보장합니다.

8. 보증 및 판매 후 지원은 무엇입니까?

우리는 배송일로부터 표준 18개월 보증을 제공합니다. 당사의 기술팀은 원격 지원, 예비 부품 공급 및 문제 해결 지원을 제공합니다. 대규모 프로젝트의 경우 필요한 경우 현장 안내도 준비해 드릴 수 있습니다.
