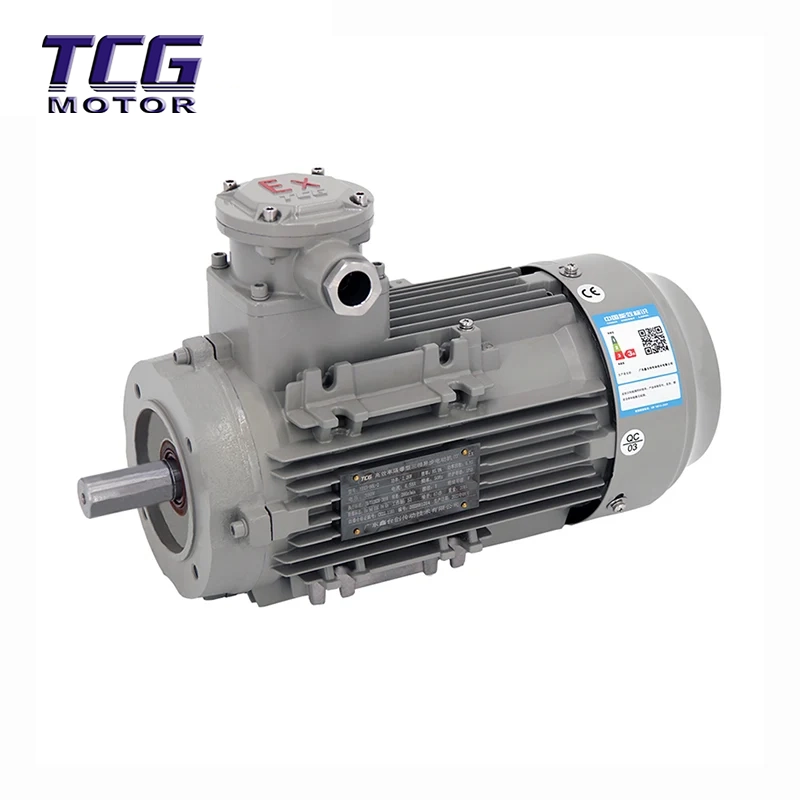

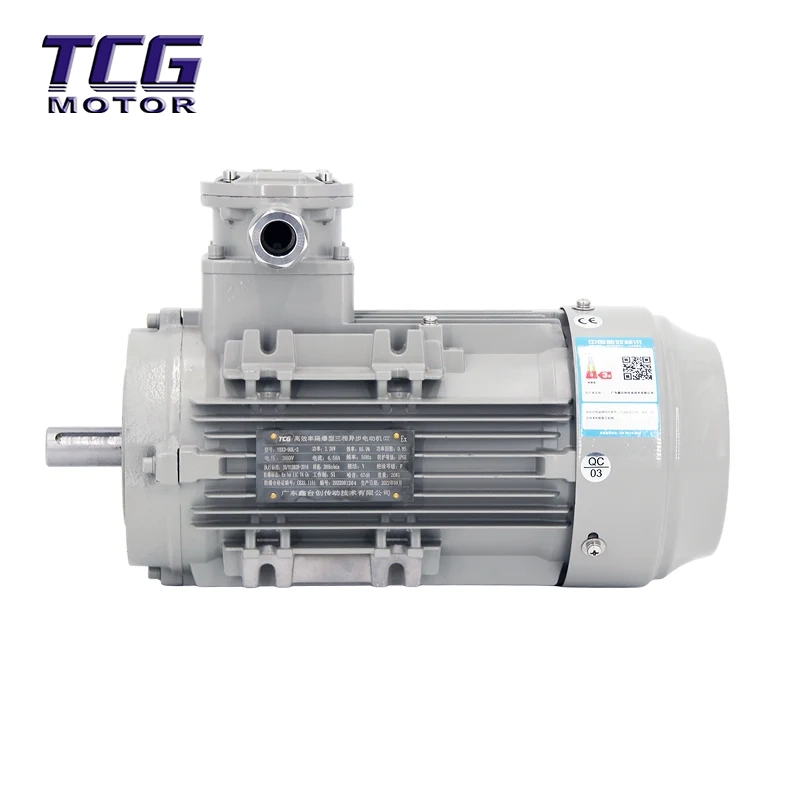

Ex d IIC T4 방폭 모터 B14 소형 플랜지

Ex d IIC T4 방폭 모터 B14 소형 플랜지는 석유, 화학, 제약 산업과 같은 폭발성 가스 환경을 위해 특별히 설계된 정밀 플랜지형 동력 장치입니다. B3(발 장착형) 및 B5(대형 플랜지 장착형) 모델과 달리 B14 모터는 업계에서 인정한 계측기 모터 표준인 직사각형 소형 플랜지 장착 구조를 사용합니다. 제품 장점100% 현장 교체: B14는 산업용 계측기 모터의 국제 표준입니다. 오래된 수입 계측기 모터의 교체품을 찾고 있거나 장비가 표준 기어 펌프/계량 펌프인 경우 B14는 장착 구멍을 수정할 필요가 없어 시간과 노력을 절약할 수 있는 유일한 솔루션입니다.

IIC 수준 고위험 보호:

화학 산업에서 메탄올, 벤젠, 수소와 같은 고위험 매체의 운송을 위해 T4 그룹 온도 등급(85℃ 이하)과 결합된 IIC 수준 방폭 설계(수소/아세틸렌에 대해 보호)는 최고 수준의 안전 보호를 제공하여 높은 표면 온도 또는 모터 내부 스파크로 인한 치명적인 사고를 방지합니다.

CT4 수준 본질 안전:

Ex d IIC T4 Gb 방폭 등급을 보유하여 GB 3836 표준을 엄격히 준수합니다. 고강도 방폭 인클로저는 내부 스파크를 가두어 표면 온도를 85℃ 이하로 제어하고 수소, 아세틸렌과 같은 반응성이 높은 위험한 가스의 발화를 방지하여 가연성 및 폭발성 액체 운송을 위한 "안전 수호자"가 됩니다.

고효율, 저소음 작동:

IE3/IE4 초고효율 자기 회로 설계를 활용하고 정밀 가공된 기어박스 인터페이스(종종 감속기와 함께 사용됨)를 결합하여 높은 작동 효율성, 최소한의 진동 및 낮은 소음을 자랑합니다. 화학제품 생산라인을 24시간 연속 가동하더라도 극히 낮은 불량률을 유지합니다.

걱정 없는 인증 및 규정 준수:

각 Ex d IIC T4 방폭 모터 B14 소형 플랜지는 CCC 방폭 인증 및 방폭 인증서를 보유하여 국가 안전 표준을 준수하고 화학 프로젝트의 원활한 승인을 보장합니다.

명세서

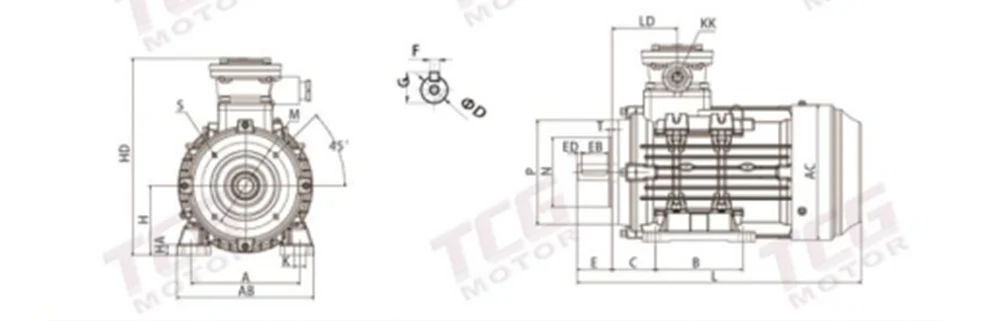

YBX3 시리즈 방폭 모터 설치 및 전체 치수

B5/B35H71-132

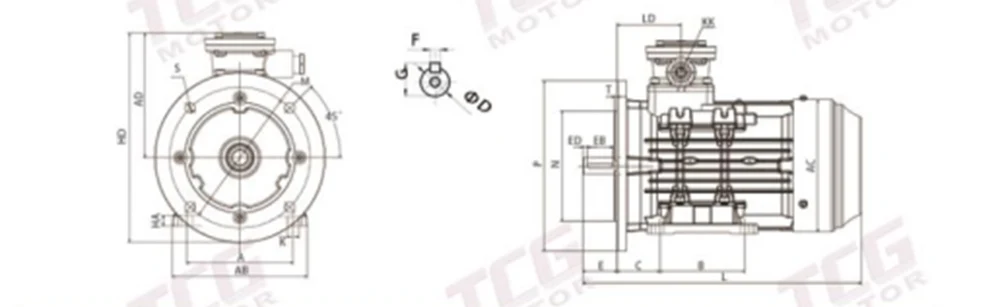

B14/B34H71-132

응용

정밀 화학, 유체 운송 및 제한된 공간의 고위험 지역에서 널리 사용되는 Ex d IIC T4 방폭 모터 B5 플랜지 장착형은 고유한 표준 인터페이스를 갖추고 있으며 다음 시나리오에서 선호되는 선택입니다.

화학 유체 이송: 가연성 및 폭발성 유기 용제, 산, 알칼리 또는 고점도 매체 이송을 위한 기어 펌프, 스크류 펌프 및 정량 펌프용 직접 구동.

자동화 장비: 다양한 화학 분석 장비, 자동 샘플러 및 기록기를 위한 동력 구동 장치입니다.

소형 혼합 장비: 실험실 반응 용기, 소형 페인트 분산기 및 제약 혼합기.

인쇄 및 포장 기계: 그라비아 인쇄기용 잉크 공급 시스템 및 라미네이팅 기계용 접착제 펌프.

설치 가이드

핵심 원칙: 방폭 표면의 무결성을 유지하고 플랜지 정렬을 보장합니다.

설치 전 검사:

1. 플랜지 확인: 장비의 장착 구멍 간격이 모터 B14 플랜지의 장착 구멍 간격(직사각형 치수)과 일치하는지 확인합니다. 2. 방폭 표면 검사: 모터 샤프트 연장부의 방폭 표면에 녹이 슬거나 기계적 손상이 있는지 검사하십시오. 약간의 녹이 발생한 경우 고운 사포로 사포질한 후 204-1 방청유를 도포합니다.

설치 단계:

1. 스톱 정렬: 모터 플랜지 스톱을 장비 입력 샤프트 또는 펌프 본체 인터페이스와 정렬하고 가볍게 밀어 넣습니다. 샤프트 연장부를 망치로 치지 마십시오.

2. 볼트 조이기: 대각선 조임 방법을 사용하여 플랜지 볼트를 고르게 조이면 불균등한 힘으로 인한 모터 변형이나 씰 파손을 방지할 수 있습니다.

배선 요구 사항:

1. 케이블 씰: 방폭 글랜드를 사용해야 합니다. 스파크 전파를 방지하기 위해 케이블 인입 장치가 밀봉 링을 압축하는지 확인하십시오.

2. 접지 보호: 모터 접지 볼트는 접지에 안정적으로 연결되어야 합니다.

기업의 힘

회사 명예 및 자격

파트너 브랜드

FAQ

Q1: B14와 B5 설치의 차이점은 무엇입니까?

A: 둘 다 플랜지 설치이지만 치수와 규격이 다릅니다.

B5(대형 플랜지): 일반적으로 크고 둥근 플랜지(예: FF205)로 고출력 팬 및 펌프에 사용되며 플랜지 직경이 더 큽니다.

B14(소형 플랜지): 저전력(0.12kW~4kW) 기기 및 기어 펌프에 특별히 사용되는 직사각형 플랜지입니다. B14는 계측 산업의 일반적인 표준인 반면, B5는 일반적으로 일반 기계에 사용됩니다.

Q2: 이 모터를 메탄올을 이송하는 펌프에 사용할 수 있습니까?

답: 물론이죠. 메탄올은 가연성 액체이며 그 증기는 클래스 IIA 또는 IIB 위험 가스로 분류됩니다. 이 Ex d IIC T4 방폭 모터 B5 플랜지 장착형은 IIC 방폭 인증(IIB 요구 사항보다 높음)과 메탄올의 발화 온도보다 훨씬 낮은 T4(85℃ 이하)의 표면 온도 그룹을 갖추고 있어 절대적인 안전성을 보장합니다.

Q3: 방폭 모터 배선 시 특별히 주의해야 할 사항은 무엇입니까?

핵심 문제는 봉인입니다.

1. 사용하지 않는 단자를 유휴 상태로 두지 마십시오. 사용하지 않는 배선 포트는 방폭형 블라인드 플러그(엔드 캡)로 밀봉해야 합니다.

2. 밀봉 링을 조입니다. 케이블을 삽입한 후 고무 밀봉 링이 케이블을 단단히 고정할 수 있도록 글랜드를 조여야 합니다. 이는 방수뿐만 아니라 내부 폭발 불꽃이 케이블 틈새로 빠져나가는 것을 방지하기 위한 것입니다.
