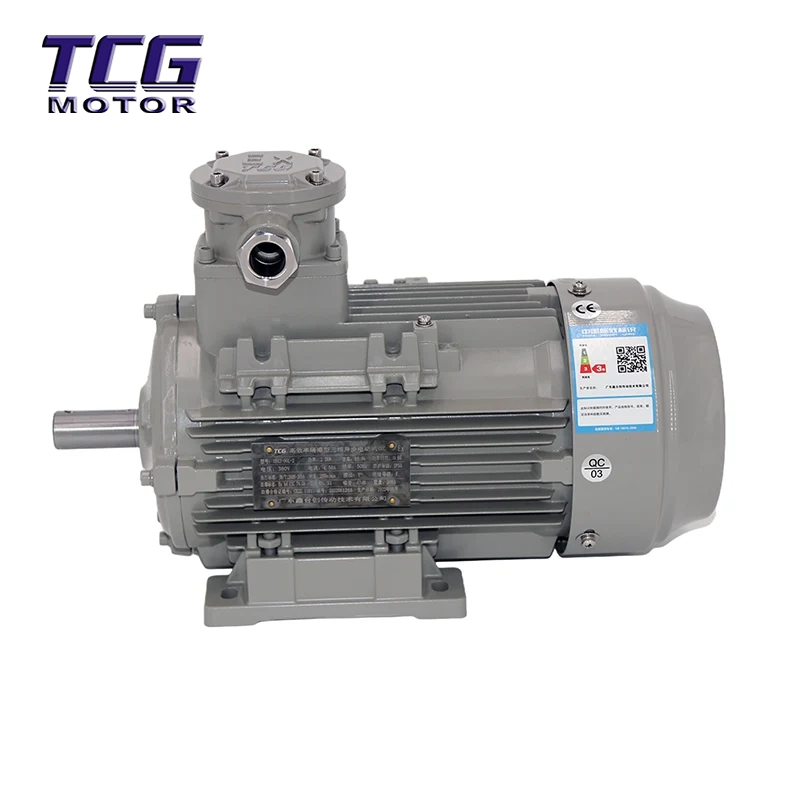

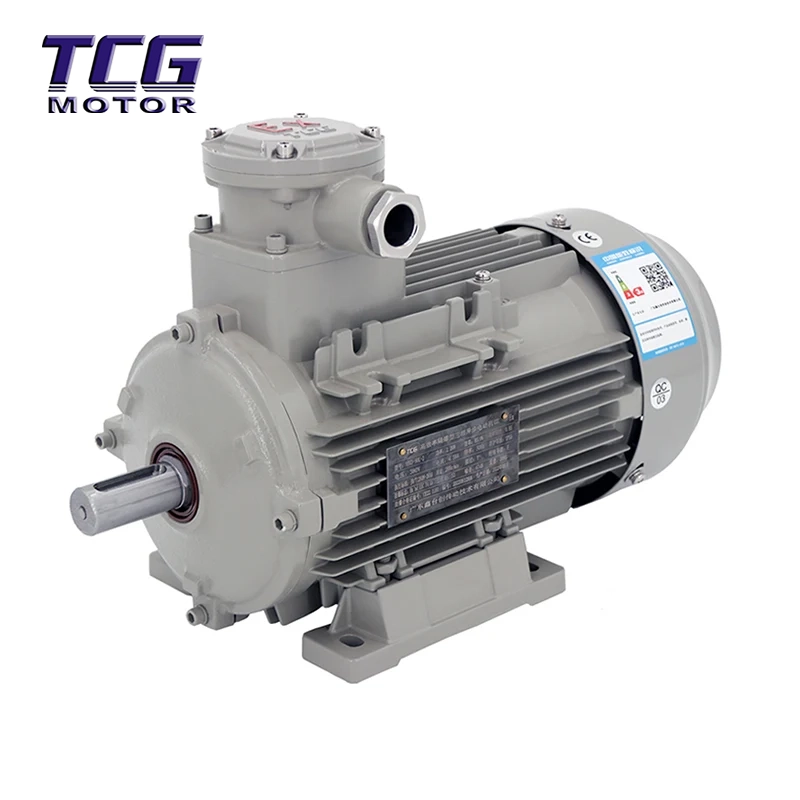

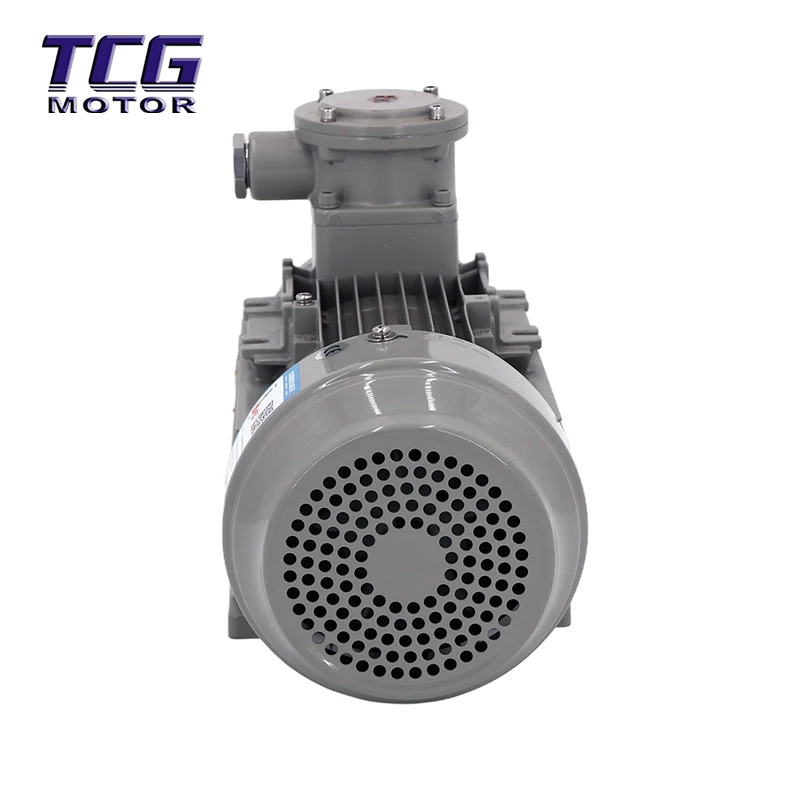

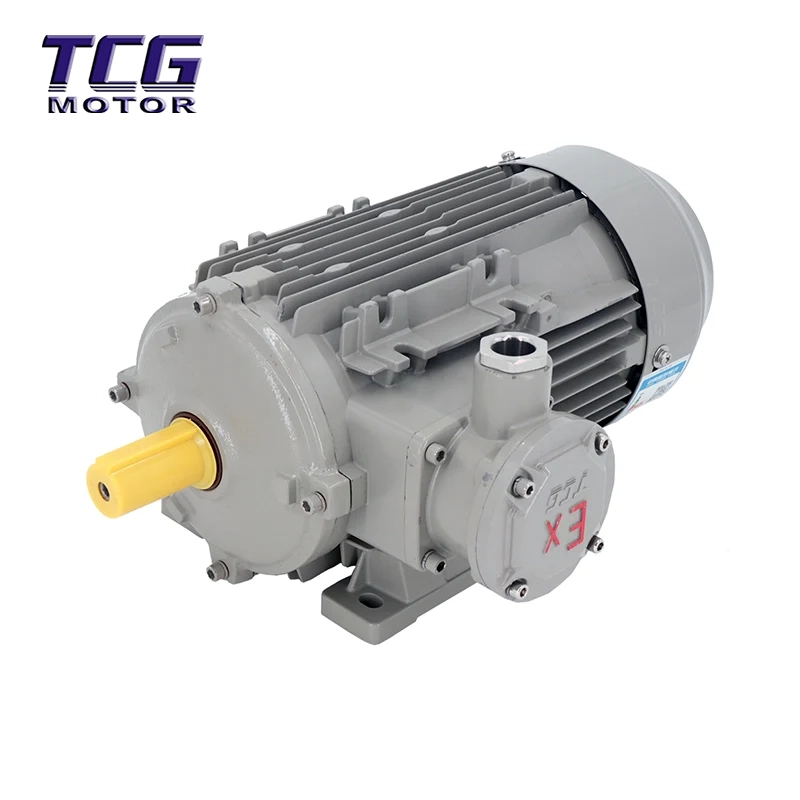

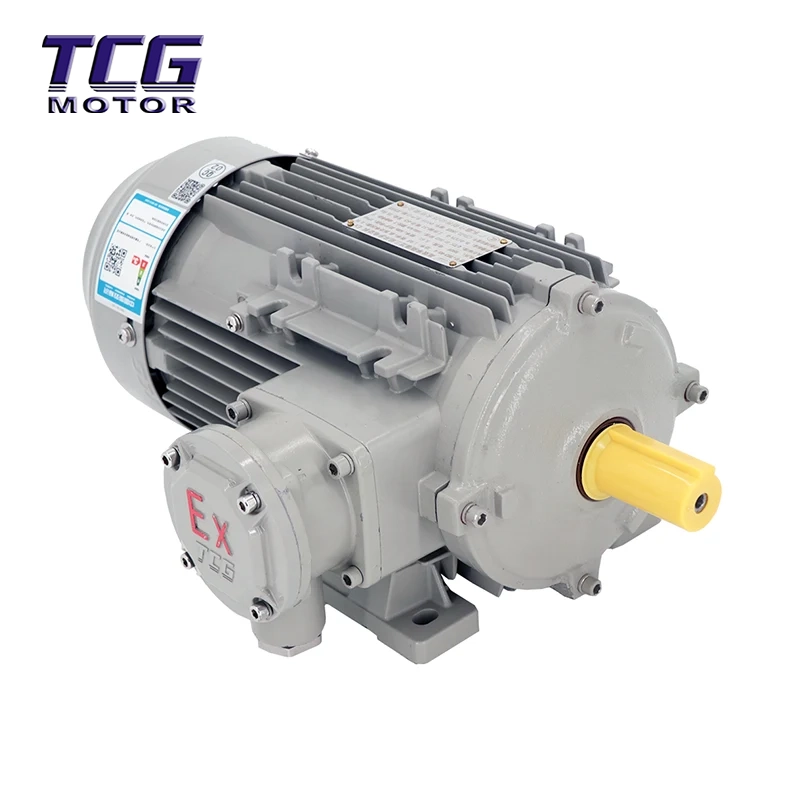

Ex d IIC T4 방폭 모터 B3 장착

Ex d IIC T4 방폭 모터 B3 장착은 IEC 60079 및 GB3836 표준에 따라 엄격하게 제조되었습니다. 중국 헝푸 공장에서 직접 공급해 안정적인 품질과 보장된 납기를 자랑한다. 장착용 다리가 있는 B3 프레임이 특징으로 다양한 산업 장비에 적합한 견고한 구조를 보장합니다. 빠르게 소실되는 알루미늄 합금 케이스와 IP55 보호 등급으로 탁월한 고온 저항을 보여줍니다. OEM 사용자 정의가 지원됩니다. TCG 제품은 동남아시아, 중동 및 유럽으로 수출되므로 방폭 환경의 파워 드라이브에 대한 신뢰할 수 있는 선택입니다.

문의 보내기

제품 설명

Ex d IIC T4 방폭 모터 B3 마운팅은 증기와 공기에 의해 형성된 가연성 가스나 폭발성 혼합물이 포함된 장소에 위치한 장비의 일반 구동력으로 사용하기에 적합합니다. 주로 석유 및 화학 산업에서 사용되며 섬유, 야금, 도시 가스, 운송, 곡물 및 석유 가공, 제지, 의약 및 기타 산업에도 널리 적용됩니다.

Ex d IIC T4 방폭 모터 B3 Mountin 효율 지수는 GB/T 18613-2020 '중소형 3상 비동기 모터의 최소 허용 값 및 에너지 효율 등급' 레벨 3을 준수합니다. NSK 베어링이 채택되었습니다.

Ex d IIC T4 방폭 모터 B3 장착은 높은 온도 상승 여유, 긴 서비스 수명, 저진동, 저소음 및 높은 신뢰성이라는 장점과 함께 고효율 및 에너지 절약 기능을 제공합니다. 알루미늄 합금 하우징을 갖춘 국내 최초의 방염 3상 비동기 모터입니다. 전통적인 주철 하우징과 비교하여 더 가볍고, 더 컴팩트하며, 더 세련된 외관을 가지고 있습니다.

요청 시 권선 온도 센서, 베어링 온도 센서, 온도 트랜스미터 및 히터와 같은 옵션 보조 장비를 제공할 수 있습니다.

모델: YBX3 시리즈 삼상 비동기 모터

전력: 0.18kW~315kW

고정자 극: 2P, 4P, 6P, 8P

설치 유형: B3, B5, B14, B35

YBX3 시리즈 고효율 방염 3상 비동기 모터

방폭 원리

방폭 'Exd' 모터는 방폭 모터의 한 유형입니다. 그 원리는 정상 작동 중에 스파크, 아크 또는 위험한 고온을 생성할 수 있는 구성 요소를 방폭 인클로저 내부에 배치하는 것입니다. 인클로저는 손상되지 않고 내부 압력을 견딜 수 있으며, 내부 화염이 틈새를 통해 전파될 때 에너지가 외부 대기를 점화하기에 불충분한 수준으로 감소되도록 보장합니다.

방폭설비의 분류

클래스 I 장비는 탄광 가스 환경에서 사용하도록 고안되었습니다.

클래스 II 장비는 탄광 이외의 폭발성 가스 환경에서 사용하도록 고안되었습니다.

클래스 II는 다음과 같이 더 세분화됩니다.

● 클래스 IIA: 대표적인 가스는 프로판입니다.

● 클래스 IIB: 대표적인 가스는 에틸렌입니다.

● 클래스 IIC: 대표적인 가스는 수소와 아세틸렌입니다.

클래스 II에 대한 일반적인 가연성 가스, 증기 및 온도 그룹의 예가 표 1에 나와 있습니다.

참고: IIB로 표시된 장비는 IIA가 필요한 응용 분야에도 적합합니다. IIC가 표시된 장비는 IIA 또는 IIB가 필요한 응용 분야에 적합합니다.

클래스 III 장비는 폭발성 분진 환경에서 사용하도록 고안되었습니다.

클래스 III은 다음과 같이 더 세분화됩니다.

● 클래스 IIIA: 가연성 비행물;

● 클래스 IIIB: 비전도성 먼지;

● 클래스 IIIC: 전도성 먼지.

참고: IIIB로 표시된 장비는 IIIA가 필요한 응용 분야에 적합합니다. IIIC로 표시된 장비는 IIIA 또는 IIIB가 필요한 응용 분야에 적합합니다.

수준	그룹 및 온도(℃)
	T1	T2	T3	T4
	t>450	450≥ t>300	300≥ t>200	200≥t>135
ⅡA	메탄, 에탄아세테이트, 프로판, 스티렌, 벤젠, 자일렌, 톨루엔, 탄소 일산화탄소	부탄올, 부탄, 에탄올, 프로필렌, 에틸벤젠, 메탄올, 프로판올	Cyclohexane, pentane, 헥산, 헵탄, 옥탄, 등유, 디젤, 자동차 가솔린, 데칸	아세트알데히드
ⅡB	프로파진, 사이클로프로판, 코크스 오븐 가스	1,2-프로필렌 옥사이드, 에틸렌옥사이드, 에틸렌	부티르알데히드, 아크롤레인, 수소 황화물, 디메틸 에테르, 테트라히드로푸란 에테르	디에틸에테르, 테트라플루오로에틸렌, 에틸 메틸 에테르
ⅡC	수소	아세틸렌

사용 조건

정격 전압: 220/380V, 380/660V; (380V, 660V는 4KW 이상 모터에만 적용 가능)

정격 주파수: 50/60Hz

작업 모드: S1(연속 작업 시스템)

고도는 1000m를 초과하지 않습니다.

주변 기온은 계절에 따라 달라지며 -15~+40°C의 실내형입니다.

대기의 최대 상대습도: 가장 습한 달의 평균 최대 상대습도는 90%이고, 월 평균 최저 기온은 25°C를 초과하지 않습니다.

YBX3 시리즈 방폭 모터 매개변수

속도 3000RPM2극 50Hz

아니요.	정격 출력		정격 속도	정격전류(A)	능률	역률	정격 토크	잠긴 로터 토크 정격 토크	최대 토크 정격 토크	고정 회전자 전류 정격전류
아니요.	kw	HP	(r/mim)	380V	(에타)	COSΦ	N·m	TS/Tn	T최대/Tn	인/인
YBX3-71M1-2	0.37	0.5	2800	0.99	74.8	0.8	1.26	2.3	2.3	6.1
YBX3-71M2-2	0.55	0.75	2800	1.4	77.2	0.82	1.87	2.2	2.3	6.3
YBX3-80M1-2	0.75	1	2880	1.7	80.7	0.83	2.49	2.3	2.3	6.8
YBX3-80M2-2	1.1	1.5	2880	2.43	82.7	0.83	3.65	2.3	2.3	7.3
YBX3-90S-2	15	2	2895	3.25	84.2	0.83	4.96	2.3	2.3	7.6
YBX3-90L-2	2.2	3	2895	4.57	85.9	0.85	7.26	2.3	2.3	7.8
YBX3-100L-2	3	4	2895	5.94	87.1	0.88	9.9	2.3	2.3	8.1
YBX3-112M-2	4	5.5	2905	7.83	88.1	0.88	13.1	2.3	2.3	8.3
YBX3-132S1-2	5.5	7.5	2930	10.6	89.2	0.88	17.9	2.2	2.3	8.0
YBX3-132S2-2	7.5	10	2930	14.4	90.1	0.89	24.4	2.2	2.3	7.8

속도 1500RPM4극 50HZ

아니요.	정격 출력		정격 속도	정격전류(A)	능률	역률	정격 토크	잠긴 로터 토크 정격 토크	최대 토크 정격 토크	고정 회전자 전류 정격전류
아니요.	kw	HP	(r/mim)	380V	(에타)	COSΦ	N·m	TS/Tn	T최대/Tn	인/인
YBX3-71M1-4	0.25	0.37	1360	0.81	68.6	0.62	1.73	2.3	2.4	6.0
YBX3-71M2-4	0.37	0.5	1360	1.14	71.2	0.62	2.54	2.3	2.4	6.0
YBX3-80M1-4	0.55	0.75	1420	1.57	74.6	0.64	3.78	2.3	2.4	6.0
YBX3-80M2-4	0.75	1	1420	1.86	82.5	0.74	5.04	2.3	2.3	6.3
YBX3-90S-4	1.1	1.5	1445	2.68	84.1	0.74	7.27	2.3	2.3	6.5
YBX3-90L-4	1.5	2	1445	3.61	85.3	0.74	9.91	2.3	2.3	6.6
YBX3-100L1-4	2.2	3	1435	4.93	86.7	0.78	14.6	2.3	2.3	6.9
YBX3-100L2-4	3	4	1435	6.66	87.7	0.78	20	2.3	2.3	7.5
YBX3-112M-4	4	5.5	1440	8.56	88.6	0.81	26.5	2.3	2.3	7.6
YBX3-132S-4	5.5	7.5	1460	11.6	89.6	0.82	36	2.0	2.3	7.7
YBX3-132M-4	7.5	10	1460	15.3	90.4	0.83	49.1	2.0	2.3	7.5
