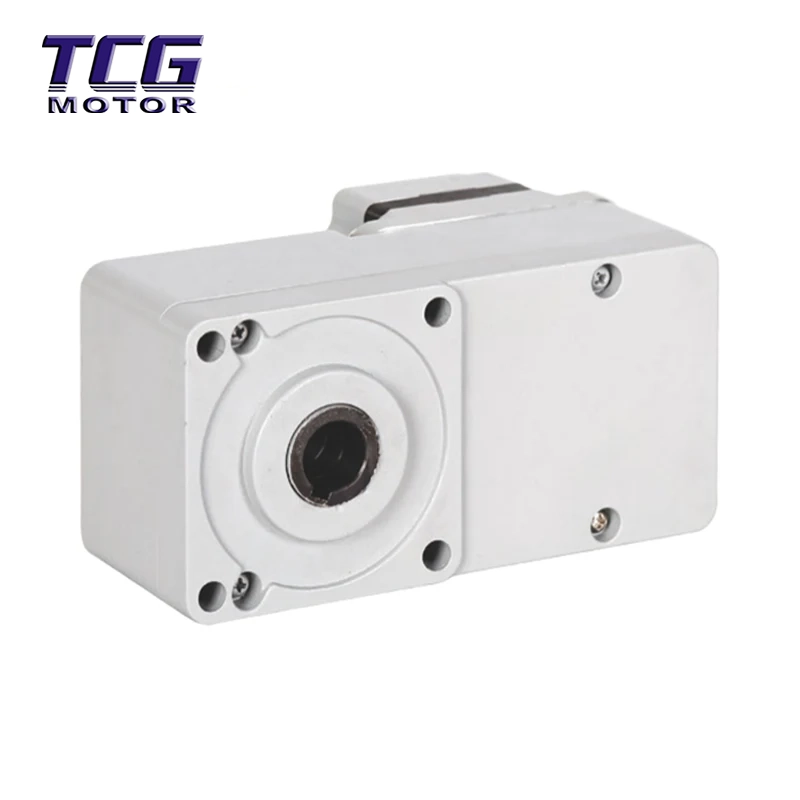

60GL 중공축 플랫 기어박스가 장착된 30W BLDC 모터는 자동화 장비의 정밀 회전 요구 사항을 위해 특별히 설계되었습니다. 중공축 구조를 통해 케이블과 센서를 통합하고 플랫한 디자인으로 설치 공간을 많이 절약해 로봇 팔, 의료 기기, 정밀 기기에 이상적인 전원 솔루션입니다.
본 제품은 30W 브러시리스 DC 모터와 60GL 고정밀 플랫 기어박스를 결합한 통일된 디자인의 통합 전원 시스템입니다. 출력축은 중공 구조로 되어 있습니다. 핵심 기능은 다음과 같습니다.
중공축 설계: 중공축을 사용하면 케이블, 공기 파이프 또는 센서를 쉽게 통과시킬 수 있어 외부 배선의 복잡성이 줄어듭니다. 의료기기의 로봇 조인트, 회전 모듈 등 내부 배선이 필요한 용도에 적합합니다.
평면 구조: 총 두께가 90mm 이하이므로 기존 기어박스에 비해 크기가 작아져 높이가 제한된 설치 공간에 적합합니다.
정밀 변속기: 60GL 감속비는 높은 토크 출력을 제공하여 정밀한 위치 결정 및 무거운 하중의 요구 사항을 충족합니다.
솔리드 샤프트 기어박스와의 비교: 중공 샤프트 설계는 시스템 통합을 단순화하고 외부 배선의 간섭을 방지하며 장비의 깔끔함과 신뢰성을 향상시킵니다.
다른 플랫 기어박스와의 비교: 전용 60GL 감속비는 토크와 속도 균형을 최적화하여 보다 정밀한 변속기 시나리오에 적응합니다.
중공축 통합으로 공간과 비용 절약: 12mm 직경의 샤프트 구멍을 통해 케이블/광섬유 케이블을 직접 통과시킬 수 있어 외부 어댑터가 줄어들고 시스템 복잡성과 오류율이 낮아집니다.
초박형 구조는 까다로운 공간에 적합합니다. 전체 두께가 90mm 이하인 60GL 중공축 플랫 기어박스가 포함된 30W BLDC 모터는 장비 구획에 내장되거나 장착 표면과 같은 높이로 장착될 수 있으므로 의료 영상 장비 및 협업 로봇 조인트와 같은 로우 프로파일 애플리케이션에 특히 적합합니다.
저소음 및 부드러운 작동: 정밀하게 접지되고 동적으로 균형이 잡힌 기어는 50XXdB의 작동 소음 수준을 제공하여 실험실 장비 및 스마트 홈과 같은 조용한 환경에 적합합니다.
고효율 열 방출 및 긴 수명: 플랫 하우징은 열 방출 영역을 늘리고 열 전도성 재료와 결합하여 연속 작동 온도 상승은 80℃ 이하이며 수명은 20,000시간을 초과합니다.
로봇 공학 및 자동화: 협동 로봇 관절 모듈, SCARA 로봇 팔 회전 축, 자동화 검사 장비 회전 플랫폼.
의료 장비: 내시경 회전 메커니즘, CT 영상 장비 구동 모듈, 수술용 로봇 엔드 이펙터.
정밀 제조: SMT 배치 기계 렌즈 회전 테이블, 반도체 웨이퍼 검사 플랫폼, 광학 측정 장비.
스마트 홈: 숨겨진 전동 커튼 롤러, 스마트 도어 잠금 장치 회전 메커니즘, 정밀 리프팅 장치.
시나리오 차별화: 60GL 중공축 평면 기어박스가 장착된 30W BLDC 모터는 외부 케이블 얽힘이나 신호 간섭을 방지하면서 센서, 인코더 또는 케이블을 회전축에 통합해야 하는 시나리오에 특히 적합합니다.
출력 샤프트와 부하 동축도가 0.05mm 이하인지 확인하십시오. 중심에서 벗어난 하중을 완충하려면 유연한 커플링을 사용하는 것이 좋습니다. 토크가 사양을 준수하는지 확인하면서 고정 나사를 대각선으로 조입니다(국부적인 응력 집중을 피하십시오).
전기 연결: 전용 BLDC 드라이버를 사용해야 합니다. 직접 전원 연결은 금지되어 있습니다.
홀 신호 케이블은 전자기 간섭을 방지하기 위해 차폐되어야 합니다.
실제 부하 토크는 정격 토크의 80% 이하로 시작-정지 충격을 처리할 여유가 있습니다.
중공축을 통해 케이블을 끼울 때 급격하게 구부러지지 않도록 하십시오. 유연한 케이블을 권장합니다.
3개월마다 그리스 상태를 점검하십시오(전문 분해만 해당). 씰이 손상되지 않은 한 커버를 열지 마십시오.
안전한 장착을 위해 알루미늄 합금 팔레트로 진공 포장되어 있으며, 압축과 변형을 방지하기 위해 EPE 진주 면과 벌집 모양의 판지 상자로 된 외부 레이어로 더욱 보호됩니다.
배송: 표준 모델 및 비표준 맞춤형 모델(예: 특수 샤프트 길이 또는 전압이 있는 모델)의 경우 고객 서비스에 문의하십시오. 우리는 전 세계 해상 화물/DHL/항공 화물을 지원합니다.
Q1: 중공축 구조가 강도에 영향을 미치나요?
A: 고강도 합금 소재와 시뮬레이션 최적화 설계를 활용하여 정격 하중을 견딜 수 있지만 사양에 따라 방사형/축 방향 힘을 초과해서는 안 됩니다.
Q2: 맞춤 축소 비율이 지원되나요?
A: 예, 맞춤 제작은 5:1에서 200:1까지 가능하며 최소 주문 수량은 10개입니다.
Q3: 중공축을 통과하는 케이블에 제한이 있나요?
A: 견고한 와이어로 인해 샤프트 구멍의 내벽이 긁히는 것을 방지하려면 직경이 12mm 이하인 유연한 케이블을 사용하는 것이 좋습니다.
Q4: 습한 환경에서도 사용할 수 있나요?
A: IP54 보호 등급, 방진 및 방수. 극한 환경의 경우 더 높은 보호 또는 밀봉 처리가 필요합니다.
Q5: 폐쇄 루프 제어 정확도를 교정하는 방법은 무엇입니까?
A: 드라이버와 함께 홀 위상 교정 및 엔코더 원점 설정이 필요합니다. 기술적인 매뉴얼 지원이 제공됩니다.
