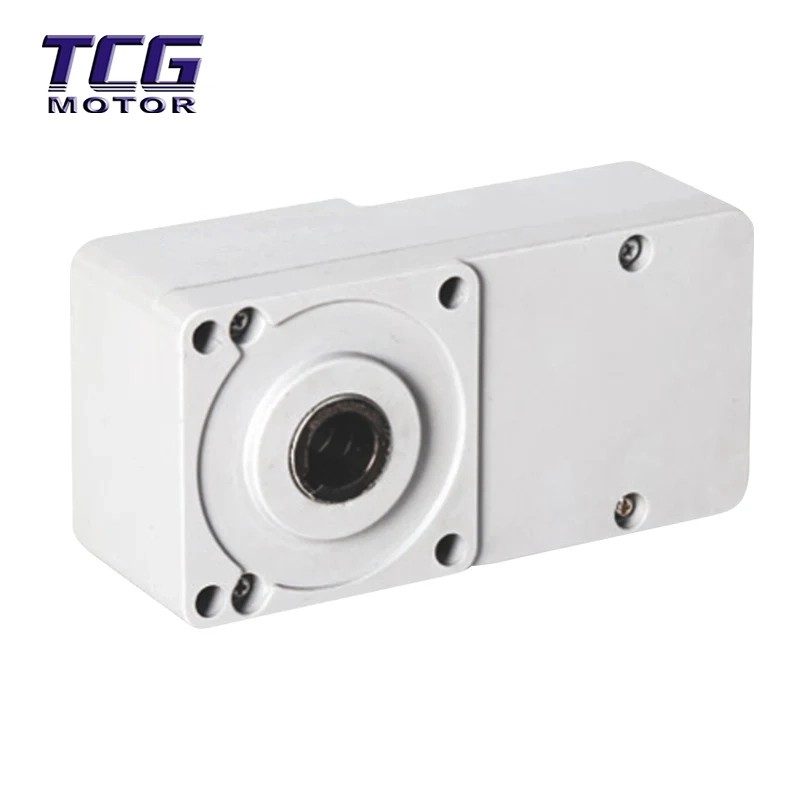

플랫 브러시리스 DC 모터는 초박형 구조 설계를 특징으로 하며 브러시리스 모터와 플랫 유성 기어박스를 고도로 통합하여 모터 두께를 크게 줄입니다. 고성능 영구 자석을 활용하는 이 소형화되고 에너지 효율적인 모터는 브러시리스 작동, 저소음 및 유지 관리가 필요 없는 작동이 특징입니다. 이 제품은 높이와 공간이 제한적인 용도로 특별히 설계되었습니다.
공간 제약을 극복한 초박형 디자인: 플랫 브러시리스 DC 모터는 의료용 내시경 암, 지능형 높이 조절 테이블 메자닌, 로봇 조인트 모듈 등 높이가 제한된 환경을 위해 특별히 개발되어 "보이지 않는" 설치가 가능합니다.
저소음, 부드러운 작동: 헬리컬 유성 기어와 동적으로 균형 잡힌 로터를 활용하여 작동 소음은 45dB 미만으로 소음 요구 사항이 극도로 낮은 의료, 실험실 및 기타 환경에 적합합니다.
고정밀 제어, 신속한 응답: 80~3000RPM의 속도 범위와 ±0.05%의 위치 정확도로 폐쇄 루프 벡터 제어를 지원하여 정밀 자동화 요구 사항을 충족합니다.
유지 관리가 필요 없고 긴 수명: 브러시리스 구조 + 완전 밀폐형 윤활, 수명이 20,000시간을 초과하므로 카본 브러시 교체가 필요 없고 유지 관리 비용이 절감됩니다.
의료 장비: 내시경 회전 암, 수술대 리프팅 메커니즘, CT 스캐너 구동 모듈.
로봇 공학: 협동 로봇 관절, 서비스 로봇 섀시 조향, 로봇 팔 엔드 이펙터.
스마트 홈: 내장형 전동 커튼, 높이 조절 책상, 숨겨진 프로젝션 스크린 드라이브 시스템.
정밀 자동화: SMT 배치 기계 모듈, 반도체 장비 운송 플랫폼, 광학 검사 장비.
공간 예약: 압축으로 인한 변형을 방지하려면 설치 중에 모터 바닥이 장착 표면과 평행한지 확인하십시오. 방열 표면에는 ≥0.05mm의 간격이 필요합니다.
동축 교정: 출력 샤프트와 부하 샤프트 사이의 동축 오차는 0.05mm 이하여야 합니다. 중심에서 벗어난 하중을 완충하려면 유연한 커플링을 사용하는 것이 좋습니다.
드라이버 매칭: 전용 BLDC 드라이버를 사용해야 합니다. 전원 공급 장치에 직접 연결하는 것은 금지되어 있습니다.
홀 신호 교정: 처음 시작하기 전에 드라이버를 사용하여 홀 위상을 교정하여 역회전이나 지터를 방지해야 합니다.
온도관리 : 지속적인 고부하 운전 시에는 알루미늄 방열판 설치 또는 강제 공냉식 설치를 권장합니다.
유지 관리 팁: X년마다 그리스 상태를 점검하십시오(전문 분해만 해당). 씰이 손상되지 않은 한 커버를 직접 열지 마십시오.
Q1: 플랫 브러시리스 DC 모터와 병렬 샤프트 모터의 차이점은 무엇입니까?
차이점은 공간과 구조에 있습니다. 평행축 모터는 길지만 짧으며 조립 라인에 적합합니다. 플랫 샤프트 모터는 매우 얇으며 높이가 제한된 응용 분야(예: 의료 장비 메자닌)용으로 특별히 설계되었습니다.
Q2: 플랫 브러시리스 DC 모터의 열 방출은 신뢰할 수 있습니까?
표면 온도 상승이 80℃ 이하(최대 부하)인 높은 열 전도성 알루미늄 합금 쉘 + 강제 공기 냉각 설계를 채택합니다. 그러나 폐쇄 루프 열 방출은 피해야 합니다. 방열판을 설치하는 것이 좋습니다.
Q3: 고정밀 포지셔닝을 지원합니까?
예. XX라인 인코더가 표준으로 제공되어 폐쇄 루프 제어에서 ±X%의 위치 정확도를 달성하며 반도체 장비와 같은 정밀 애플리케이션에 적합합니다.
Q4: 토크가 고부하 요구 사항을 충족할 수 있습니까?
피크 토크는 XX N·m에 도달할 수 있지만 실제 부하를 기준으로 선택해야 합니다. 수명을 연장하려면 15%의 토크 여유를 확보하는 것이 좋습니다.
Q5: 특별한 크기나 인터페이스를 맞춤 설정할 수 있나요?
예. 중공축, 키 홈, 출력 플랜지 등의 맞춤 제작이 가능하며 최소 주문 수량은 100개입니다.
