0.75kW 범용 가변 주파수 드라이브

0.75kW 범용 가변 주파수 드라이브는 산업 등급에서 차별화된 중요한 이점을 제공합니다.

벡터 코어, 낮은 주파수에서 높은 토크: SVC 벡터 제어 알고리즘을 독점적으로 채택하여 0.75KW 전력에서도 모터 매개변수 자체 식별(고정/풀 튜닝)을 지원합니다. 일반 V/F 인버터에 비해 저속에서 더욱 안정적인 토크를 제공하여 '움직일 수 없음'이나 '속도 변동'과 같은 문제를 방지합니다.

모든 전력 범위에 걸친 통합 플랫폼: 중전력 및 고전력 인버터와 동일한 산업용 제어 로직을 보유합니다. PID 공정 제어, 다중 속도 프로그래밍(16속도), 기본 PLC 기능을 지원하여 단순한 시작-정지 속도 조절이 아닌 0.75KW에서도 복잡한 자동화 공정이 가능합니다.

산업 등급 보호 설계: 벽걸이형 철 쉘 구조(유형 A/유형 M)를 활용하여 플라스틱 쉘이 있는 미니 인버터에 비해 열 방출이 뛰어나고 산업 환경에서 먼지와 전자기 간섭을 효과적으로 방지하여 안정적인 연중무휴 연속 작동을 보장합니다.

풀 포트 통신, 향후 확장성: 표준 RS-485 통신 인터페이스(Modbus-RTU 프로토콜 지원), 0.75KW 독립형 장치도 호스트 컴퓨터 모니터링 시스템에 쉽게 연결할 수 있으며 인터페이스는 산업용 사물 인터넷(IIoT) 애플리케이션용으로 예약되어 있습니다.

제품 기술적인 매개변수

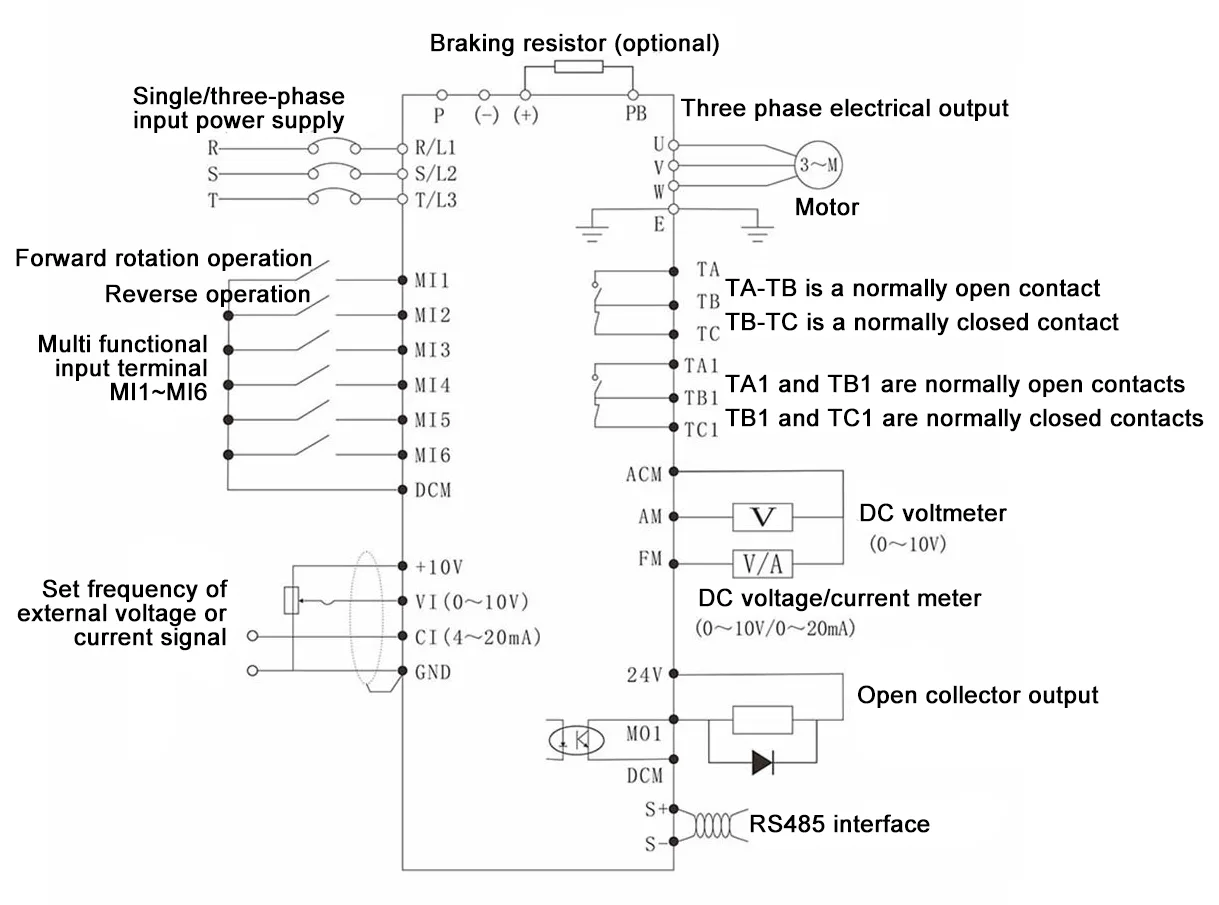

기본 배선도

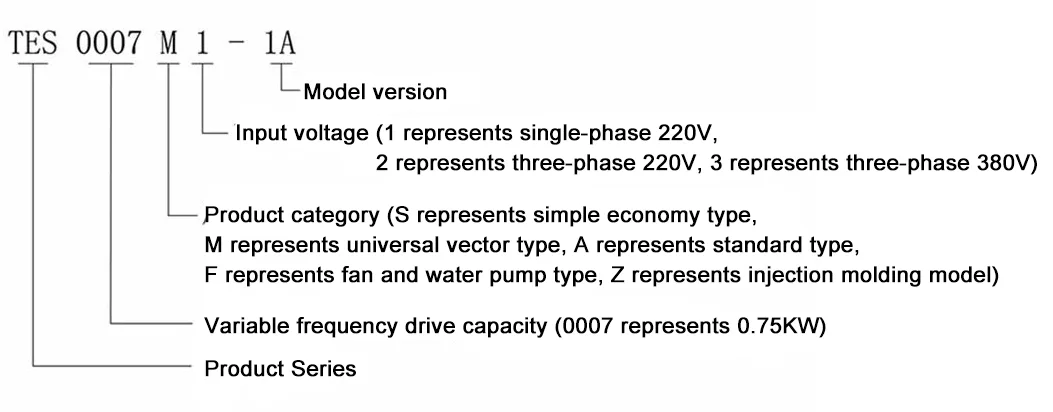

제품 모델 설명

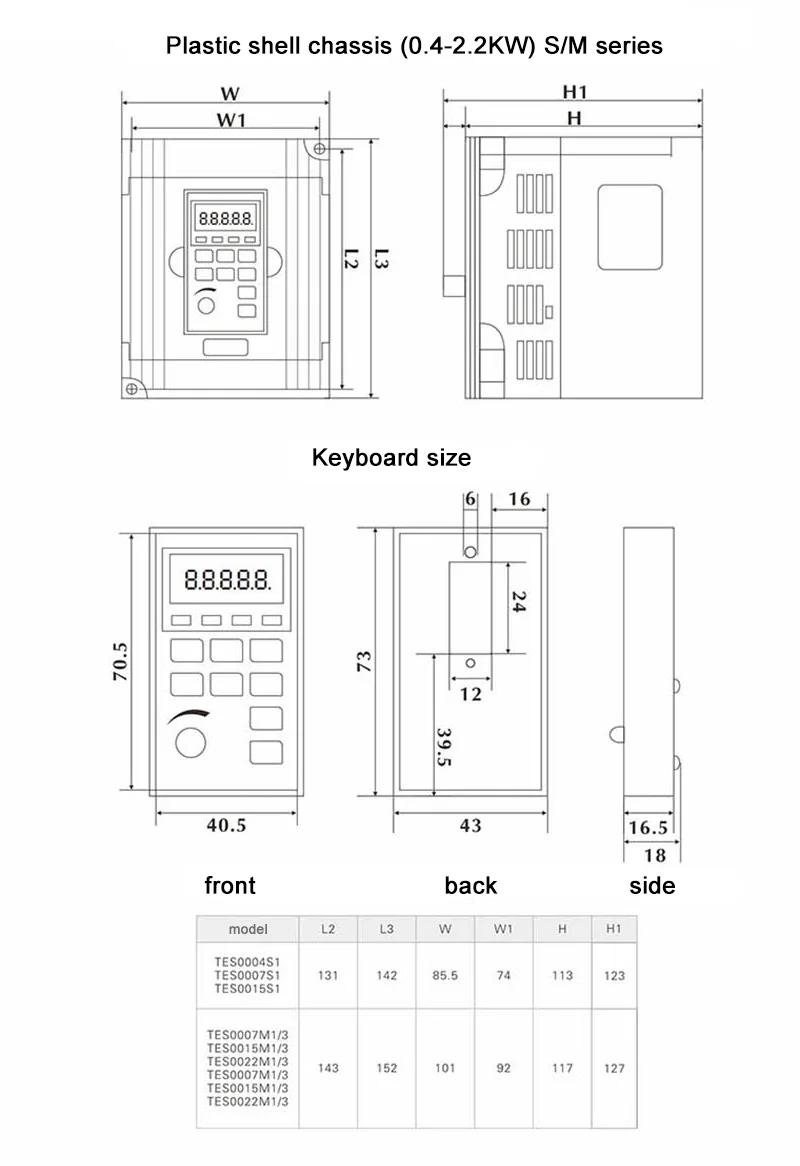

제품개요도

응용 산업 및 시나리오

0.75kW 범용 가변 주파수 드라이브는 높은 토크와 높은 신뢰성을 갖추고 있으며 다음 분야에서 널리 사용됩니다.

정밀 기계: CNC 조각 기계, 소형 연삭 기계, 포장 기계, 믹서.

자동화 장비: 컨베이어 벨트 시스템, 자동 도어 제어 시스템, 인쇄 기계.

HVAC 및 물 공급: 소형 중앙 에어컨 팬, 일정한 압력의 물 공급 시스템을 위한 보조 펌프 제어.

섬유 인쇄 및 염색: 소형 드로잉 기계, 와인딩 장비(뛰어난 토크 제어 기능 덕분에).

설치 및 사용 지침

1. 기계적 설치

환경 요구 사항: 주변 온도는 -10°C ~ +50°C 사이, 습도는 90%RH(결로 없음) 미만으로 제어되어야 합니다.

공간 예약: 벽걸이 설치의 경우 기기 위와 아래에 최소 100mm의 환기 공간을 확보해야 합니다. 공기 흡입구를 막지 마십시오.

2. 전기적 연결

주회로 : 전원 입력을 전원 단자(R/S/T)에 연결하고, 모터를 모터 단자(U/V/W)에 연결합니다. 역방향 연결은 엄격히 금지됩니다!

제동 구성: 0.75KW 모델에는 일반적으로 제동 장치가 내장되어 있습니다. 급제동을 위해서는 외부 제동 저항기(P/+, PB 단자에 연결)를 연결해 주십시오.

3. 빠른 디버깅 절차

1). 매개변수 재설정: F0-27 = 3으로 설정하여 공장 설정을 복원합니다.

2). 모터 매개변수 설정: 모터 명판에 따라 F2-01(전력)을 F2-05(속도)로 설정합니다.

3). 제어 모드 선택: F0-01 = 0으로 설정하여 벡터 제어(SVC)를 선택하거나 F0-01 = 2로 설정하여 V/F 제어를 선택합니다.

4). 매개변수 식별(권장): F2-11 = 2(전체 튜닝) 또는 1(정적 튜닝)을 설정하고 실행 버튼을 누르면 인버터가 모터 매개변수를 자동으로 학습할 수 있습니다.

5). 작동 테스트: 패널의 RUN 버튼이나 외부 단자를 통해 시작/정지를 제어하고 전위차계 또는 버튼을 조정하여 주파수를 설정합니다.

FAQ

Q1: 0.75kW 범용 가변 주파수 드라이브가 고부하 시동을 할 수 있습니까?

답: 물론이죠. 0.75kW 범용 가변 주파수 드라이브는 최대 150%의 시동 토크로 벡터 제어(SVC)를 지원합니다. 출력이 0.75KW인 믹서 또는 분쇄기와 같은 대형 장비의 경우 최적의 저속 토크 성능을 얻으려면 그룹 F2에서 모터 명판 매개변수를 설정하고 F2-11에서 모터 매개변수 식별을 수행하는 것이 좋습니다.

Q2: 이 인버터에는 제동 저항기가 내장되어 있습니까?

A: 매뉴얼의 기술 사양에 따르면 37KW 이하 모델(0.75KW 포함)에는 제동 장치가 내장되어 있습니다. 사용자는 외부 제동 저항기를 구입하여 P(+) 및 PB 단자에 연결하기만 하면 됩니다. 추가 제동 장치가 필요하지 않아 설치 비용이 절약됩니다.

Q3: 모터의 정회전 및 역회전을 제어하는 ​​방법은 무엇입니까?

여러 가지 방법으로 이를 제어할 수 있습니다.

패널 제어: 조작 패널의 FWD(정방향) 또는 REV(역방향) 버튼을 직접 누릅니다.

단자 제어: 외부 스위치를 통해 MIn 단자에 연결합니다(F5-00 및 F5-01은 정방향/역방향 기능으로 설정되어야 함).

매개변수 전환: F0-09를 설정하면 모터 배선을 변경할 필요 없이 작동 방향 명령이 직접 변경됩니다.

Q4: 주파수 변환기는 많은 열을 발생합니까?

A: 0.75KW 모델은 상대적으로 발열이 적지만, 수명을 보장하기 위해서는 상하 통풍이 막히지 않는 수직으로 설치해야 합니다. 주변 온도가 40°C를 초과하는 경우 장치의 정격을 낮추거나 강제 냉각을 위한 팬을 설치하는 것이 좋습니다.
