900G 시리즈 가변 주파수 드라이브

소형 또는 단일 기능 주파수 변환기에 비해 900G 시리즈 가변 주파수 드라이브는 산업 환경 적응성과 제어 성능이 뛰어납니다.

고강도 시나리오를 위한 전체 전력 범위 범위: 0.75KW~630KW의 전력 출력을 포괄하는 A00~A12의 다양한 폼 팩터를 제공합니다. 강력한 출력이 요구되는 산업 장비용으로 특별히 설계되어 고출력 모터의 높은 시동 전류 문제와 제어가 어려운 문제를 해결합니다.

저속에서 높은 토크를 위한 벡터 제어: 최대 1:100의 속도 비율로 SVC를 지원하여 0.5Hz에서도 정격 토크의 150%를 제공하여 부드럽고 충격 없는 중부하 작업 시작을 보장합니다.

시스템 통합을 위한 다중 펌프 제어: 내장된 고급 급수 로직은 1~5개의 다중 펌프 제어 모드를 지원하여 추가 PLC 컨트롤러 없이 복잡한 정압 급수 시스템을 직접 구동합니다.

시스템 통합을 위한 다중 펌프 제어: 내장된 고급 급수 로직은 1~5개의 다중 펌프 제어 모드를 지원하여 추가 PLC 컨트롤러 없이 복잡한 정압 급수 시스템을 직접 구동합니다.

산업 등급 보호 및 방열: 900G 시리즈 가변 주파수 드라이브는 독립적인 공기 덕트 설계 및 IP20 보호 등급을 채택하여 산업 환경에서 먼지 침입을 효과적으로 방지합니다. 지능형 온도 조절 팬과 결합되어 장기간 안정적인 작동을 보장합니다.

전체 포트 통신 및 지능형 네트워킹: 표준 구성에는 Modbus-RTU 통신 프로토콜이 포함되어 있으며 RS485 인터페이스를 지원하므로 공장 자동화에서 실시간 데이터 교환을 위해 호스트 컴퓨터 모니터링 시스템과 쉽게 통합할 수 있습니다.

제품 기술적인 매개변수

응용 산업 및 시나리오

900G 시리즈 가변 주파수 드라이브는 높은 전력 밀도와 광범위한 애플리케이션 로직을 갖추고 있으며 다음 분야에서 널리 사용됩니다.

전력 및 시립: 고전력 정압 급수 펌프 스테이션, 하수 처리 시스템, 유도 통풍 팬.

기계 제조: CNC 공작 기계 스핀들 드라이브, 사출 성형 기계, 압출기, 포장 기계.

HVAC: 중앙 에어컨 순환 워터 펌프, 냉각탑 팬, HVAC 시스템.

에너지 및 광업: 광산 호이스트 보조 드라이브, 벨트 컨베이어, 압축기.

설치 및 사용 지침

1. 기계적 설치

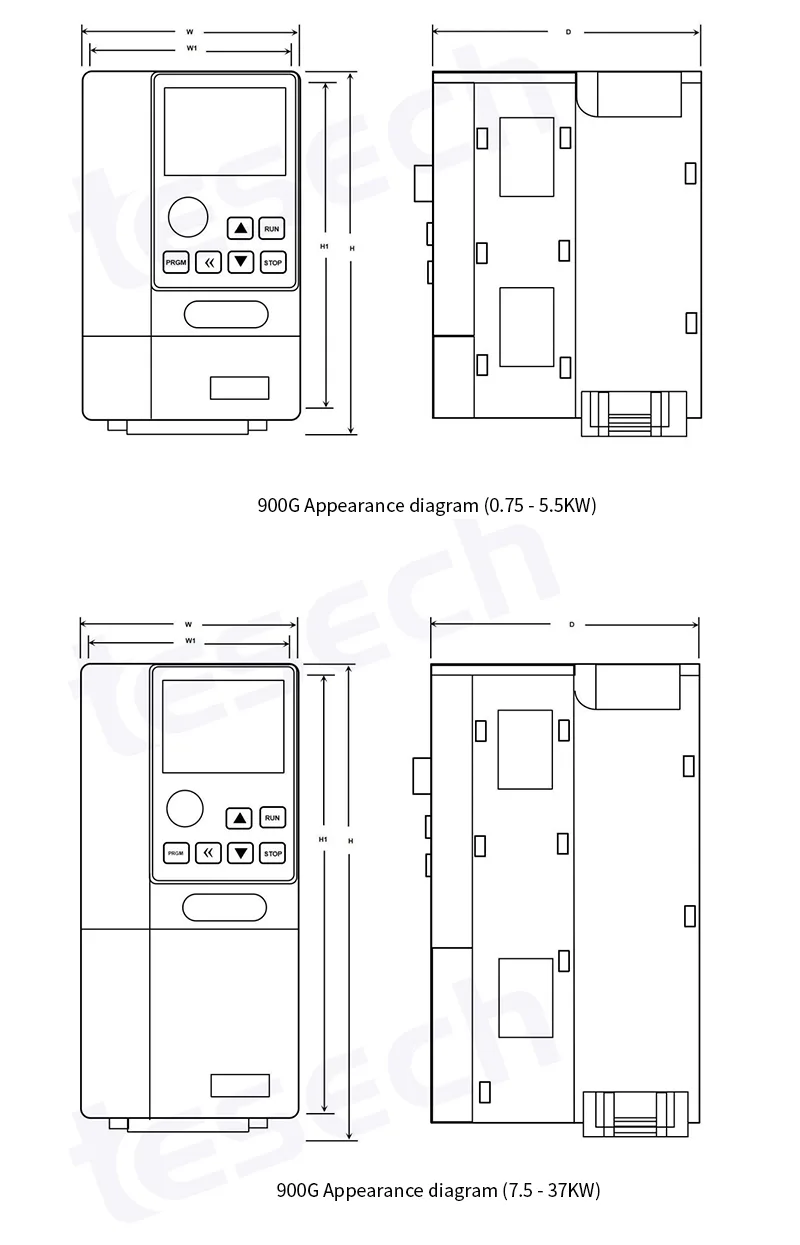

수직 설치: 평평한 금속 표면에 수직으로 설치하여 열 방출을 위한 공기 흐름이 방해받지 않도록 해야 합니다.

방열 공간: 상하 수직으로 충분한 공간이 확보되어야 합니다. (0.75-22KW의 경우 A≥10mm, B≥200mm) 공기 흡입구를 막는 것은 엄격히 금지됩니다.

환경 요구 사항: 주변 온도는 -10°C ~ +40°C 사이여야 합니다(40°C 이상에서는 정격 감소가 필요함). 1000미터를 초과하는 고도에서는 용량 감소가 필요합니다.

2. 전기 연결

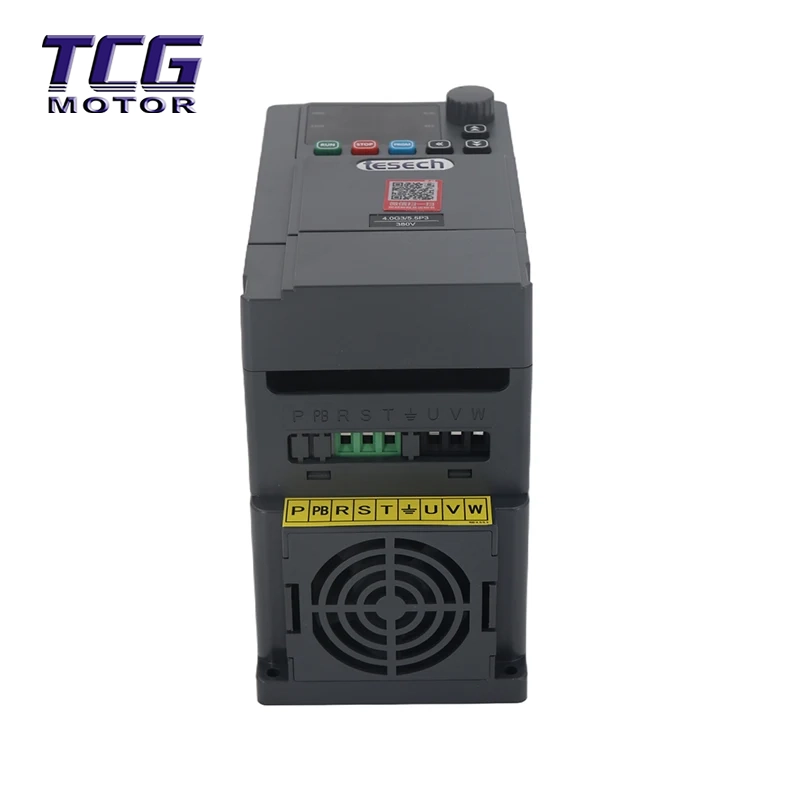

주 회로: R/S/T는 3상 전원 공급 장치에 연결되고, U/V/W는 모터에 연결됩니다. 역방향 연결은 엄격히 금지됩니다!

제동 장치: 0.75KW~5.5KW에는 제동 장치가 내장되어 있으며 외부 제동 저항기(+/PB 단자에 연결)가 필요합니다. 7.5KW 이상에는 외부 제동 장치가 필요합니다.

접지: PE 단자는 안정적으로 접지되어야 하며 접지 저항은 현지 규정을 준수해야 합니다.

3. 빠른 디버깅 절차

1). 매개변수 재설정: F0-24 = 1로 설정하여 공장 설정을 복원합니다.

2). 모터 매개변수: 명판에 따라 F8-00(전력)을 F8-04(속도)로 설정합니다.

3). 매개변수 식별: F8-07을 설정하여 정적 또는 동적 식별을 수행합니다(최적의 토크를 얻기 위해 벡터 제어에 필요함).

4). 작동 제어: F0-00을 설정하여 작동 채널(0: 패널, 1: 터미널, 2: 통신)을 선택합니다.

5). 주파수 설정점: F0-01을 설정하여 주파수 소스를 선택합니다.

FAQ

Q1: 900G 시리즈 가변 주파수 드라이브와 이전 미니 모델(900M)의 차이점은 무엇입니까?

A: TES 900G는 더 넓은 전력 범위(최대 630KW), 더 풍부한 I/O 포트(DI 채널 5개, AI 채널 2개) 및 강력한 벡터 제어 성능을 갖춘 범용 인버터이므로 복잡한 산업 제어 시나리오에 적합합니다. 반면 900M 미니 모델은 일반적으로 단순한 저전력(<2.2KW) 애플리케이션용으로 설계되었으며 포트 수가 적습니다.

Q2: 900G 시리즈 가변 주파수 드라이브는 다중 펌프 급수 제어를 지원합니까?

답: 그렇습니다. 900G 시리즈에는 포괄적인 PID 로직이 내장되어 있습니다. 매개변수 F0-26과 F5를 설정하면 '1대 사용, 1대 대기', '마스터-슬레이브 제어', '동기 제어' 등 다양한 모드를 포함한 1~5개의 다중 펌프 제어가 가능해 외부 컨트롤러 없이 복잡한 급수 시스템을 구축할 수 있습니다.

Q3: SVC 제어란 무엇입니까? 매개변수 식별이 필요한 이유는 무엇입니까?

A: SVC(Speed ​​Sensorless Vector Control)를 사용하면 인버터가 엔코더 없이도 모터 토크를 정밀하게 제어할 수 있습니다. 모터 매개변수 식별(F8-07)을 통해 인버터는 모터의 내부 매개변수(예: 저항 및 인덕턴스)를 "학습"하여 저주파, 고토크 출력(0.5Hz/150%)을 달성할 수 있습니다. 식별이 없으면 인버터는 일반 V/F 모드로만 작동하므로 중부하 용량이 줄어듭니다.

Q4: 모듈이 과열되었음을 나타내는 "Err14"가 패널에 표시되면 어떻게 해야 합니까?

A: "Err14"는 인버터 모듈 온도가 너무 높음을 나타냅니다. 확인하십시오: 1. 짐이 너무 무겁거나 오랫동안 잠겨 있었습니까? 2. 냉각팬이 손상되었거나 공기 덕트가 먼지로 막혀 있습니까? 3. 주변 온도가 40°C 이상입니까(감소 또는 환기 개선 필요)? 4. 캐리어 주파수 F0-13이 너무 높게 설정되어 있습니까(캐리어 주파수를 적절하게 낮추면 발열을 줄일 수 있음)?

Q5: 열악한 환경에서 인버터의 수명을 연장하는 방법은 무엇입니까?

A: 냉각 팬과 공기 덕트의 먼지를 정기적으로(6~12개월마다) 청소하는 것이 좋습니다. 먼지가 많은 환경(오염 수준 > 2)에서는 주파수 변환기를 IP54 등급 이상의 보호 캐비닛에 설치해야 합니다. 장기간(1년 이상) 보관할 경우에는 사용 전 취급설명서에 따라 선충전 노화처리를 실시하여야 합니다.
