5.5KW 범용 가변 주파수 드라이브

저전력 모델과 비교하여 5.5KW 범용 가변 주파수 드라이브는 방열 구조, 과부하 용량 및 단자 인터페이스가 포괄적으로 향상되었습니다. 고부하 시동과 열악한 산업 환경을 쉽게 처리하여 생산 효율성을 향상하고 에너지 절약을 달성하는 데 이상적인 코어입니다.

중부하 벡터 제어, 걱정 없는 과부하: 150% 높은 과부하 용량(60초)을 지원하여 시동 시 5.5KW 모터의 높은 토크 요구 사항을 완벽하게 충족합니다. 재료 걸림 후 믹서를 다시 시작하거나 최대 부하에서 엘리베이터를 시작할 때 강력한 시동 토크를 제공하여 전력 부족으로 인한 트립 문제를 완전히 해결합니다.

산업용 등급 구조 설계, 업그레이드된 방열: 최적화된 독립 공기 흐름 설계와 강화된 방열판을 활용하여 5.5KW 전력 출력에서 ​​발생하는 열을 처리하고 먼지와 전자 부품을 효과적으로 격리하여 방열 불량으로 인한 과열 경보를 방지하고 고온 환경에서 안정적인 24시간 연속 작동을 보장합니다.

모든 기능을 갖춘 확장 및 고도의 통합: 표준 RS-485 통신 인터페이스(Modbus-RTU 프로토콜), 다중 펌프 사이클 제어, PID 정압 급수 및 손쉬운 PLC 프로그래밍을 지원합니다. 5.5KW 모델은 I/O 포트 구성이 더욱 풍부해 복잡한 자동화 제어 시스템을 직접 구축하기 위해 추가 컨트롤러를 구입할 필요가 없습니다.

신속한 응답을 위한 제동 장치 내장: 5.5KW 이하 모델에는 제동 장치가 내장되어 있습니다(외부 저항 필요). 급격한 정지가 필요하거나 빈번한 정역회전이 필요한 기계의 경우 펌프 전압 상승을 효과적으로 억제하고 인버터 고장을 방지합니다.

제품 기술적인 매개변수

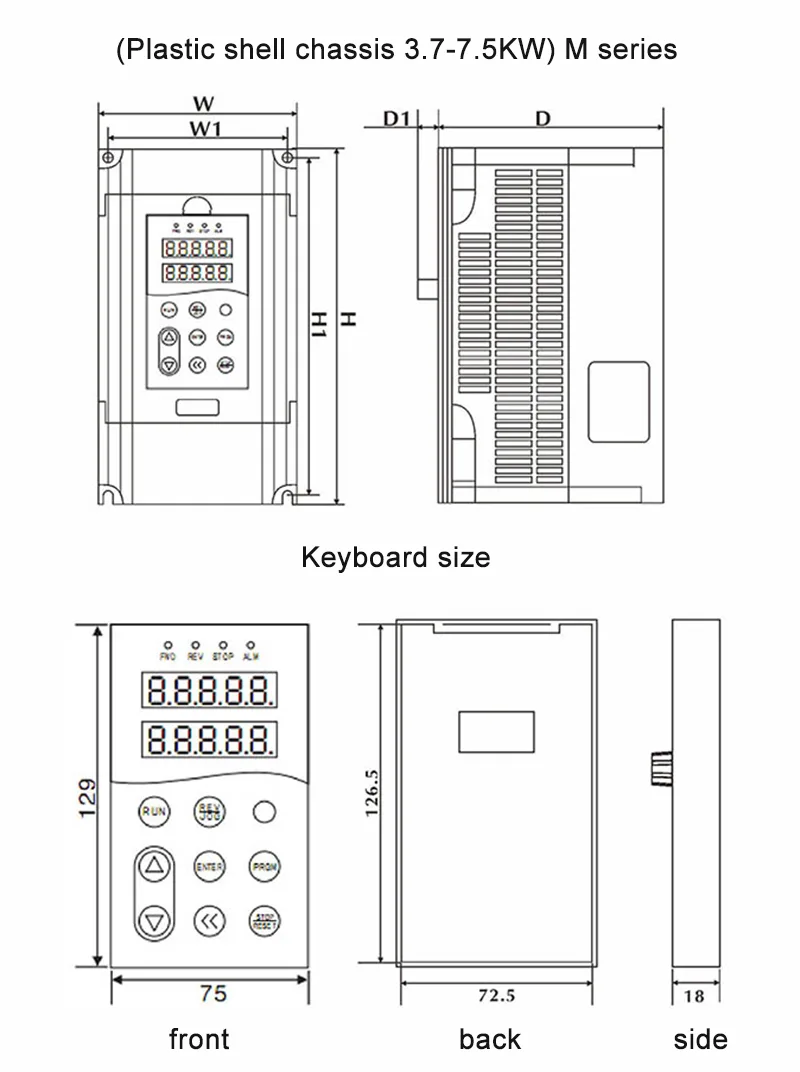

3.7-7.5KW 시스템 섀시 사양표

응용 산업 및 시나리오

5.5KW 범용 가변 주파수 드라이브는 강력한 출력과 높은 신뢰성을 갖추고 있으며 다음과 같은 중규모 산업 분야에서 널리 사용됩니다.

유체 제어: 중대형 정압 급수 시스템, 중앙 에어컨 순환 워터 펌프, 냉각탑 팬.

기계 제조: CNC 공작 기계 스핀들 드라이브, 사출 성형 기계, 압출기, 섬유 기계.

자재 운반: 벨트 컨베이어, 엘리베이터, 믹서, 분쇄기.

환경 보호 장비: 폐수 처리 통풍장치, 탈수 기계.

지침

공유접지 엄격히 금지: 접지전극을 용접기, 전력기계 등 대형 전기기기와 공유하는 것을 절대 피하세요. 접지선은 가능한 한 두껍고 짧아야 합니다.

장거리 전송: 주파수 변환기와 모터 사이의 거리가 50미터를 초과하는 경우 반송파 주파수를 줄이거나(F0-15) 모터 절연 손상을 방지하기 위해 출력 리액터를 설치해야 합니다.

먼지 방지: 5.5KW 모델은 방열 성능은 좋지만 먼지가 많은 환경(섬유 공장, 목재 가공 공장 등)에서는 보호망을 설치하거나 별도의 전기 캐비닛에 설치하는 것이 좋습니다.

FAQ

Q1: 5.5kW 주파수 인버터가 7.5kW 모터를 구동할 수 있습니까?

답변: 권장되지 않습니다. TES-390 5.5kW 주파수 인버터의 정격 출력 전류는 25A인 반면, 7.5kW 모터의 정격 전류는 일반적으로 약 15A-17A입니다(전압에 따라 다름). 전류가 일치하는 것처럼 보이지만 인버터의 용량 마진은 5.5kW 모터에 맞게 설계되었습니다. 7.5kW 모터를 강제로 구동하면 인버터가 시동 또는 과부하 작동 중에 **과전류(OC) 또는 과부하(OL)** 보호 기능을 트리거할 수 있습니다. 항상 "인버터 전력 ≥ 모터 전력"의 선택 원칙을 따르십시오.

Q2: 5.5kW 모델에는 외부 제동 저항이 필요합니까?

A: 장비에 급정지 또는 잠재 에너지 부하(예: 호이스트)가 필요하지 않은 경우 일반적으로 제동 저항기가 필요하지 않습니다. 그러나 장비의 관성이 크거나 짧은 정지 시간이 필요하거나 에너지 피드백이 필요한 경우에는 제동 저항기를 연결해야 합니다. 그렇지 않으면 인버터가 **과전압(OV)** 오류를 보고합니다.

Q3: 5.5KW 모델과 0.75KW 모델의 방열 차이는 무엇입니까?

A: 0.75KW 모델은 열 방출을 위해 주로 자연 대류에 의존하는 반면, 5.5KW 모델은 훨씬 더 많은 열을 발생시킵니다. 따라서 5.5KW 모델에는 고출력 냉각팬이 기본으로 탑재되며, 발열 부품을 제어회로로부터 분리할 수 있도록 독립된 에어 덕트 설계를 권장해 먼지가 많은 산업 환경에서도 안정적인 작동을 보장한다.

Q4: 5.5KW 모터 작동 시 전자기 간섭 문제를 해결하는 방법은 무엇입니까?

A: 5.5KW의 긴 케이블은 통신 장비를 방해하는 전자기 방사선을 생성하기 쉽습니다. 권장사항: 1. 전력선과 제어선을 별도의 케이블 트레이에 배치하십시오. 2. 제어 라인에는 차폐 케이블을 사용하십시오. 3. 인버터 입력에 입력 리액터 또는 EMC 필터를 설치합니다(문서 섹션 4.9에서 권장).
