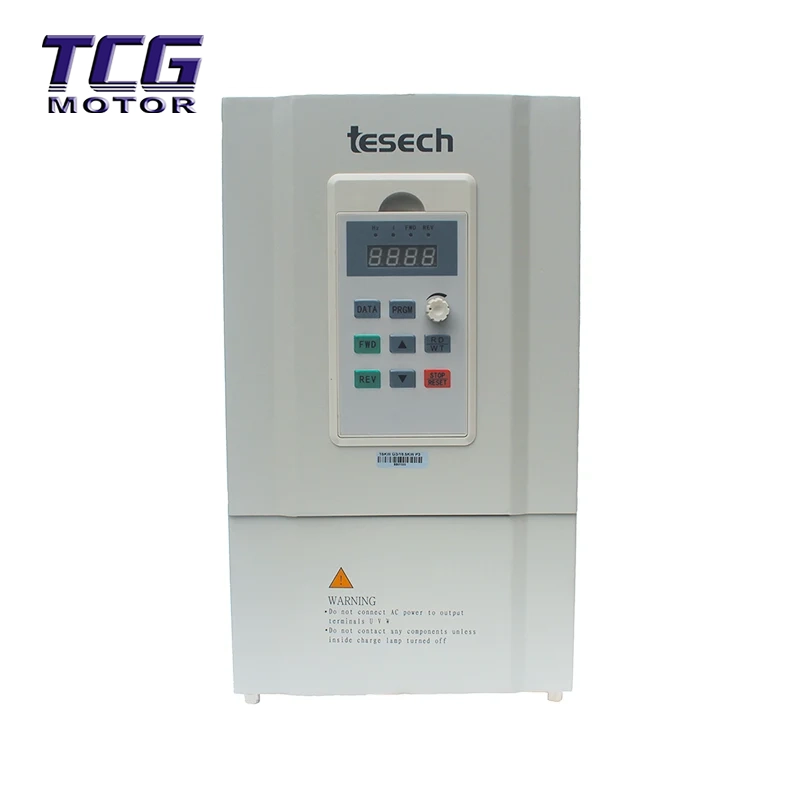

11kW 헤비듀티 가변 주파수 드라이브

소형 전력 모델에 비해 11kW 헤비듀티 가변 주파수 드라이브는 보다 컴팩트한 내부 구성 요소 레이아웃과 전자기 간섭에 대한 더 강한 저항성을 갖춘 견고한 철 케이스 설계를 특징으로 합니다. 대형 광산 기계, 고양력 워터 펌프 또는 복잡한 생산 라인 드라이브에서 TES-390 11kW는 견고하고 안정적인 코어 전력을 제공합니다.

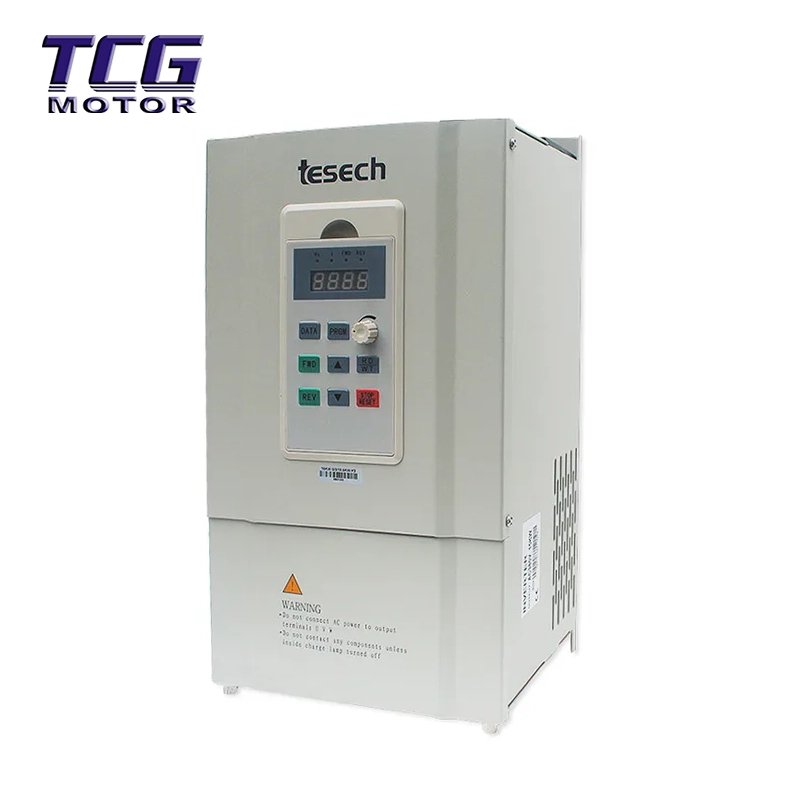

견고하고 내구성이 뛰어난 철제 케이스:

11kW 모델은 완전 밀폐형 철제 케이스(IP20)를 사용합니다. 소형 파워 모델의 플라스틱 케이스에 비해 철제 케이스는 산업 환경에서 강력한 전자기 간섭(EMC)을 효과적으로 차단하고, 먼지가 내부 회로에 직접 들어가는 것을 방지하며, 더욱 최적화된 방열 채널을 갖추고 있어 광산, 주조 공장 등 열악한 산업 환경에 적합합니다.

중부하 작업용 과전류 용량, 원활한 시동:

11kW 모터의 높은 기동전류와 관성을 개선한 이 모델은 순시 트립 전류 200%, 정격 출력 용량 160%를 자랑하여 파쇄기, 압축기 등 중부하 장비의 기동을 완벽하게 처리하고 과전류 오류를 효과적으로 방지합니다.

독립 공기 덕트, 강제 냉각:

11KW 전력은 상당한 열을 발생시킵니다. 이 모델에는 대용량 독립 공기 덕트 냉각 팬이 장착되어 있어 뜨거운 공기를 캐비닛 외부로 직접 배출합니다. 이는 뜨거운 공기가 캐비닛 내부에 순환하고 축적되는 것을 방지하여 고온 여름 환경에서 고전력 장비의 빈번한 과열 차단 문제를 해결합니다.

전체 포트 확장, 통합 제어:

표준 구성에는 풍부한 산업용 통신 인터페이스(RS-485 Modbus-RTU)와 다중 I/O 단자가 포함되어 다중 펌프 사이클 제어(1~5) 및 간단한 PLC 프로그래밍을 지원합니다. 복잡한 제어 캐비닛을 추가할 필요 없이 대규모 정압 급수 시스템이나 자동화된 생산 라인을 직접 구동할 수 있습니다.

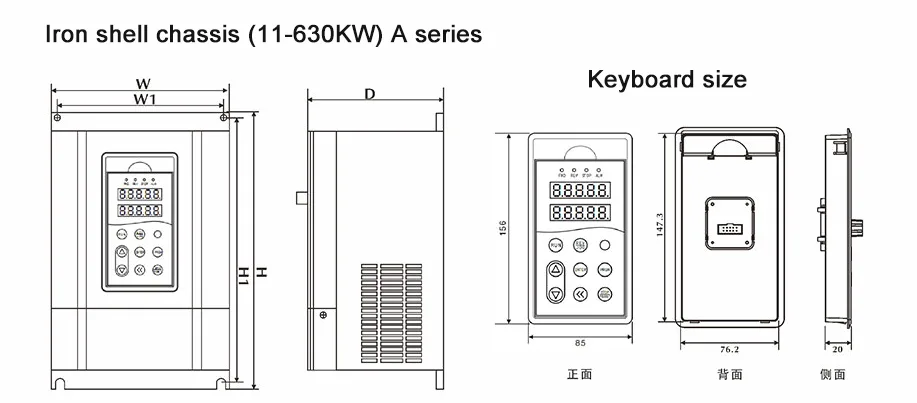

제품 기술적인 매개변수

응용 산업 및 시나리오

11kW 헤비듀티 가변 주파수 드라이브는 강력한 성능과 높은 신뢰성을 갖추고 있으며 다음과 같은 중공업 분야에서 널리 사용됩니다.

대규모 유체 제어: 고양정 급수 펌프 스테이션, 대형 중앙 에어컨 장치, 폐수 처리 폭기 시스템.

광업 및 건축 자재: 파쇄기, 볼밀, 벨트 컨베이어, 엘리베이터.

산업 제조: 대형 공기 압축기, 사출 성형기 유압 시스템, 철강 압연 보조 장비.

에너지 및 화학 산업: 대형 혼합 탱크, 원심 분리기, 팬 및 유도 통풍 시스템.

설치 및 사용 지침

1. 기계적 설치(중요 단계)

수직 설치: 11KW 모델은 크고 무겁기 때문에 평평한 금속 벽에 수직으로 설치해야 합니다. 거꾸로 또는 수평 설치는 엄격히 금지됩니다.

방열 공간: 11KW는 많은 양의 열을 발생시킵니다. 위와 아래에 ≥300mm의 환기 공간을 확보해야 합니다(문서에서는 150mm를 권장하지만, 고출력 모델의 경우 더 많은 공간을 권장함).

먼지 예방 조치: 먼지 수준이 높은 환경(예: 직물 및 목재 가공)에서는 먼지 필터를 설치하거나 별도의 밀봉된 전기 캐비닛을 사용해야 합니다.

2. 전기 연결

주회로 : 입력단자(R/S/T)를 3상 전원에 연결하고, 출력단자(U/V/W)를 모터에 연결합니다. 출력 단자에 전원 공급 장치를 연결하는 것은 엄격히 금지됩니다!

제동 장치: 11KW 모델에는 제동 장치가 내장되어 있지 않습니다(외부 장치 필요). 급정지가 필요한 경우에는 외부 제동 장치와 제동 저항기를 연결해야 합니다(P/+ 및 PB 단자에 연결).

리액터: 역률을 개선하고 고차 고조파를 제거하려면 전원 공급 장치 측에 AC 입력 리액터를 설치하는 것이 좋습니다.

3. 빠른 시운전 절차

매개변수 재설정: F0-27 = 3으로 설정하여 공장 설정을 복원합니다.

모터 매개변수: F2-01(전력)을 11.0으로 설정하고 F2-03(전류)을 모터 명판 전류로 설정합니다.

벡터 튜닝: F2-11 = 2(전체 튜닝)로 설정하고 Run 버튼을 누르면 인버터가 자동으로 모터 매개변수를 인식할 수 있습니다(부하 연결이 끊어져야 함).

작동 테스트: F0-02 = 1(단자 제어), F0-03 = 2(AI1 전압 입력)로 설정하고 전위차계를 연결하여 속도 조정 테스트를 수행합니다.

지침

빈번한 전원 전환은 엄격히 금지됩니다. 11KW 인버터의 내부 커패시터는 충전 전류가 큽니다. 작동 중 접촉기를 통한 빈번한 전원 차단은 엄격히 금지됩니다. 이로 인해 IGBT 모듈이 쉽게 손상될 수 있습니다. 제어 단자를 통해 시작하고 중지하는 것이 좋습니다.

장거리 전송: 모터 거리가 100m를 초과하는 경우 케이블 분산 정전 용량으로 인한 과도한 누설 전류를 방지하기 위해 출력 리액터를 설치해야 합니다.

접지 요구 사항: 11kW Heavy Duty 가변 주파수 드라이브는 단일 지점 접지 방법을 사용해야 합니다. 접지선 단면적은 ≥ 6mm²여야 합니다. 다른 전력 기계와 접지선을 공유하는 것은 엄격히 금지됩니다.

FAQ

Q1: 11kW 인버터와 5.5kW 인버터의 구조적 차이점은 무엇입니까?

A: 가장 큰 차이점은 케이스 재질과 방열 시스템에 있습니다. 5.5kW 이하 인버터는 일반적으로 열 방출을 위해 자연 대류에 의존하는 플라스틱 케이스를 사용합니다. 고출력 장치인 11kW 헤비 듀티 가변 주파수 드라이브는 견고한 철제 케이스를 사용하여 더 강력한 전자기 간섭 차폐 기능을 제공할 뿐만 아니라 독립된 공기 흐름 냉각 팬을 갖추고 있어 내부 열을 캐비닛 외부로 직접 배출하여 고출력 작동 중 열 축적을 방지합니다.

Q2: 11kW 헤비듀티 가변 주파수 드라이브에는 외부 제동 장치가 필요합니까?

A: 네, 외부여야 합니다. 문서에는 37kW 이상에는 외부 제동 장치가 필요하다고 나와 있지만 11kW 모델에는 일반적으로 내장 제동 장치가 없습니다(또는 특정 배치에 따라 다를 수 있습니다. 문서에는 37kW 이하에 대해 내장 제동 장치가 언급되어 있지만 고출력 장치에는 일반적으로 시운전 중에 외부 제동 장치가 필요합니다). 11KW 대형 장비(예: 크레인 및 원심분리기)의 경우 급정지가 필요한 경우 외부 제동 장치와 이에 맞는 제동 저항기(전력 ≥ 2500W, 저항 ≥ 43Ω)를 구입해야 합니다.

Q3: 11KW 인버터가 한동안 작동한 후 "과열"을 보고하는 이유는 무엇입니까?

A: 11KW 인버터는 많은 열을 발생시키며 과열은 일반적으로 다음 세 가지 이유로 발생합니다. 1. 공기 덕트 막힘. 팬이 작동하고 있는지, 공기 흡입구에 보푸라기/먼지가 있는지 확인하세요. 2. 주변 온도가 높습니다. 제어 캐비닛 내부 온도가 40°C를 초과하는 경우 에어컨이나 배기 팬을 설치하십시오. 3. 팬이 손상되었습니다. 11KW 모델에는 팬이 별도 구성품입니다. 팬이 돌아가지 않으면 즉시 기계를 멈추고 팬을 교체해야 합니다.

Q4: 11KW 인버터로 여러 모터를 제어할 수 있나요?

A: 네, 하지만 조건이 있습니다. 11KW 모델은 V/F 제어 모드에서 여러 모터의 병렬 구동을 지원합니다. 총 전류는 주파수 변환기 정격 전류의 1.1배를 초과하지 않는 것이 좋습니다.
