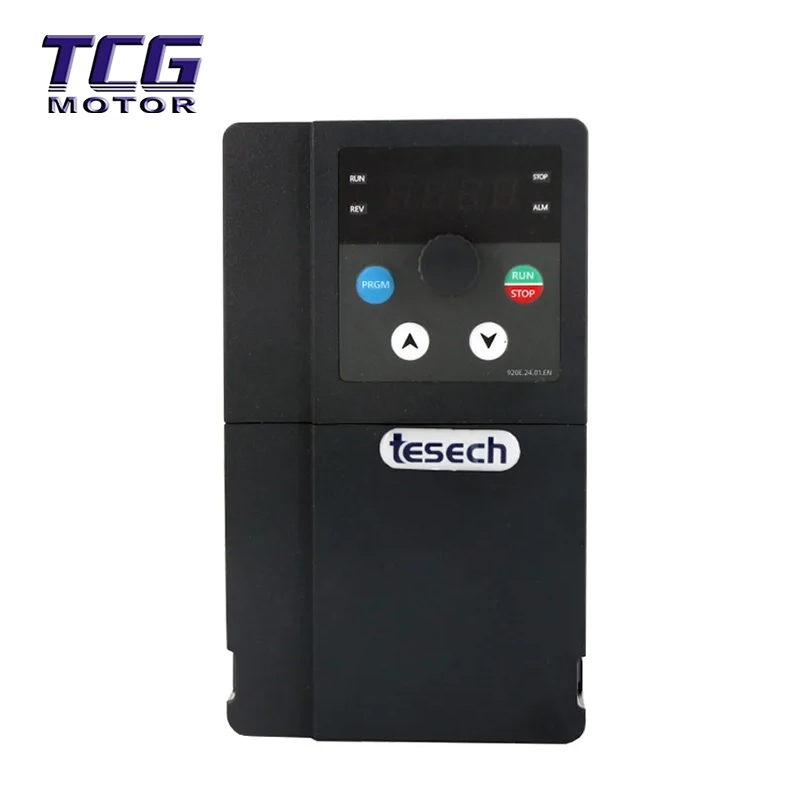

900E 시리즈 가변 주파수 드라이브

Hengfu에서 중국산 900E 시리즈 가변 주파수 드라이브의 다양한 제품을 찾아보세요. 전문적인 애프터 서비스와 적절한 가격을 제공하고 협력을 기대합니다. TES 900E 시리즈 주파수 변환기는 산업 자동화 환경을 위해 특별히 설계된 고성능 드라이브입니다. 강력한 V/F 제어 기능을 제공할 뿐만 아니라 동기 모터를 위한 고급 센서리스 벡터 제어도 지원하여 간단한 속도 조절에서 복잡한 프로세스 제어에 이르기까지 광범위한 요구 사항을 충족합니다.

문의 보내기

제품 설명

시중에서 판매되는 일반 범용 주파수 변환기와 비교할 때 900E 시리즈 가변 주파수 드라이브는 제어 정밀도와 지능형 기능 면에서 뛰어납니다.

듀얼 모드 제어, 뛰어난 성능: 동기 모터용 센서리스 벡터 제어(SVC)를 독점적으로 지원하여 저속에서도 강력한 시동 토크를 제공하며 제어 정밀도는 기존 V/F 제어 주파수 변환기를 훨씬 능가합니다.

지능형 튜닝, 원클릭 매칭: 모터 매개변수 자체 감지 기능(정적/동적 식별)이 장착된 주파수 변환기는 자동으로 모터 매개변수를 식별하므로 지루한 수동 계산이 필요 없으며 드라이브 시스템이 항상 최적의 매칭 상태에 있도록 보장합니다.

내장 정압 급수 PID: 외부 컨트롤러가 필요하지 않습니다. 내장된 종합 PID 로직은 정압 급수 시스템의 슬립, 웨이크업 및 물 부족 보호 기능을 직접 활성화하여 시스템 비용을 크게 절감합니다.

사용자 친화적인 대화형 경험: 다기능 LED 조작 패널이 장착되어 주파수, 전압, 전류 및 전력과 같은 여러 매개변수의 실시간 모니터링을 지원하고 자동 매개변수 전환 표시 기능을 갖추고 있어 작동 및 유지관리가 더 쉬워집니다.

포괄적인 안전 보호: 인버터 장치 보호, 과전류, 과전압, 저전압, 위상 손실, 과열 및 접지 단락을 포함하여 20개 이상의 오류 감지 기능을 갖추고 장비와 인력의 안전을 보장합니다.

제품 기술적인 매개변수

목	사양
입력 전원	삼상 380V~480V(50/60Hz)
제어 모드	V/F 제어, 동기 모터용 센서리스 벡터 제어(FMSVC)
주파수 설정	상한: 500.0Hz / 하한: 0.0Hz (조정 가능)
캐리어 주파수	1.0kHz ~ 16.0kHz (온도에 따라 자동 조절 가능)
속도 범위	1:100(SVC 모드에서)
과부하 용량	정격 전류의 150%(60초)
보호 등급	IP20 (설치 환경 필요)

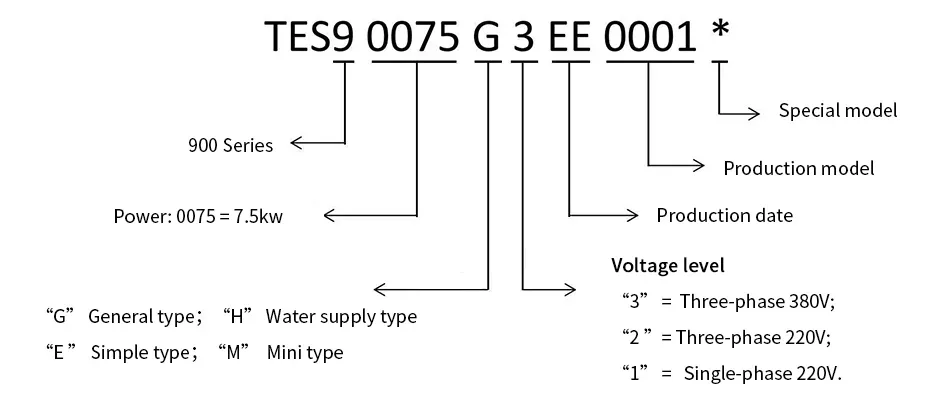

제품 모델 명명 규칙

900 시리즈 주파수 변환기의 이름은 다음 규칙에 따라 지정됩니다.

가변 주파수 드라이브 모델 테이블

900M 미니, 단상 입력: 200~240V ± 10%, 3상 입력: 380~480V ± 10%, 50/60Hz
주파수 변환기 모델	적응 모터		정격 출력 전류 A	외관 참조 번호
주파수 변환기 모델	KW	HP	정격 출력 전류 A	외관 참조 번호
900-0007M1	0.75	1	4	A00M
900-0015M1	1.5	2	7	A00M
900-0007M3	0.75	1	2.5	A00M
900-0015M3	1.5	2	3.7	A00M
900-0022M3	2.2	3	5.1	A00M

단상 입력: 200~240V ± 10%, 50/60Hz
주파수 변환기 모델	적응 모터		정격 출력 전류 A	외관 참조 번호
주파수 변환기 모델	KW	HP	정격 출력 전류 A	외관 참조 번호
900-0007G1	0.75	1	4	A00
900-0015G1	1.5	2	7	A00
900-0022G1	2.2	3	10	A00
900-0040G1	4.0	5	18	A01

삼상 입력: 380~480V ± 10%, 50/60Hz
주파수 변환기 모델	적응 모터		정격 출력 전류 A	외관 참조 번호
주파수 변환기 모델	KW	HP	정격 출력 전류 A	외관 참조 번호
900-0007G3	0.75	1	2.5	A00
900-0015G3	1.5	2	3.7	A00
900-0022G3	2.2	3	5.1	A00
900-0030G3	3.0	4	7.0	A00
900-0040G3	4.0	5	9.0	A01
900-0055G3	5.5	7.5	13	A01
900-0075G3	7.5	10	17	A02
900-0110G3	11	15	25	A02
900-0150G3	15	20	32	A03
900-0185G3	18.5	25	38	A03
900-0220G3	22	30	45	A04
900-0300G3	30	40	60	A04
900-0370G3	37	50	75	A05
900-0450G3	45	60	90	A05
900-0550G3	55	70	110	A06
900-0750G3	75	100	150	A07
900-0930G3	93	125	170	A07
900-1100G3	110	150	210	A08
900-1320G3	132	175	250	A08
900-1600G3	160	210	300	A09
900-1850G3	185	245	340	A09
900-2000G3	200	260	380	A09
900-2200G3	220	300	415	A09
900-2500G3	250	350	470	A10
900-2800G3	280	370	520	A10
900-3150G3	315	400	600	A10
900-3550G3	355	420	650	A11
900-4000G3	400	530	725	A11
900-4500G3	450	595	820	A11
900-5000G3	500	595	980	A11
900-5600G3	560	740	1080	A12
900-6300G3	630	830	1200	A12

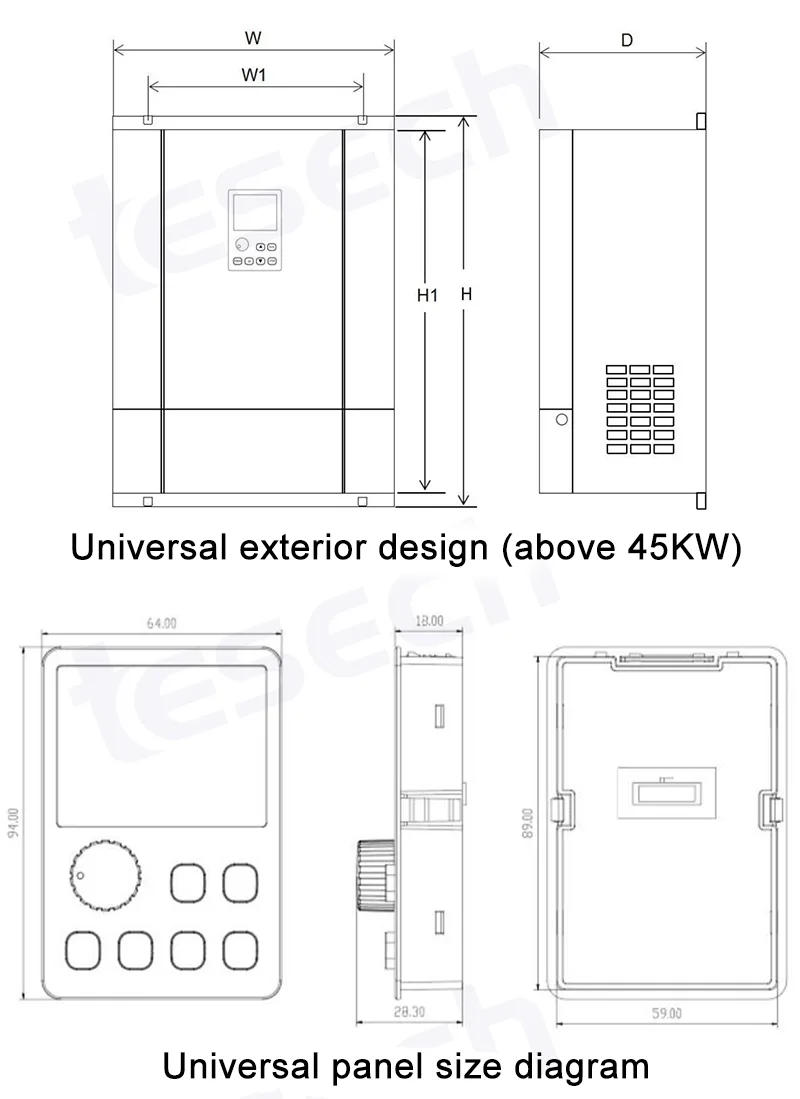

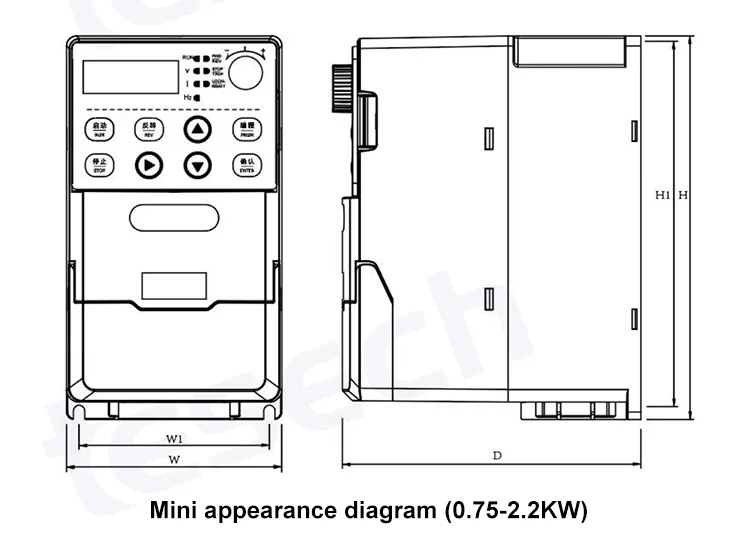

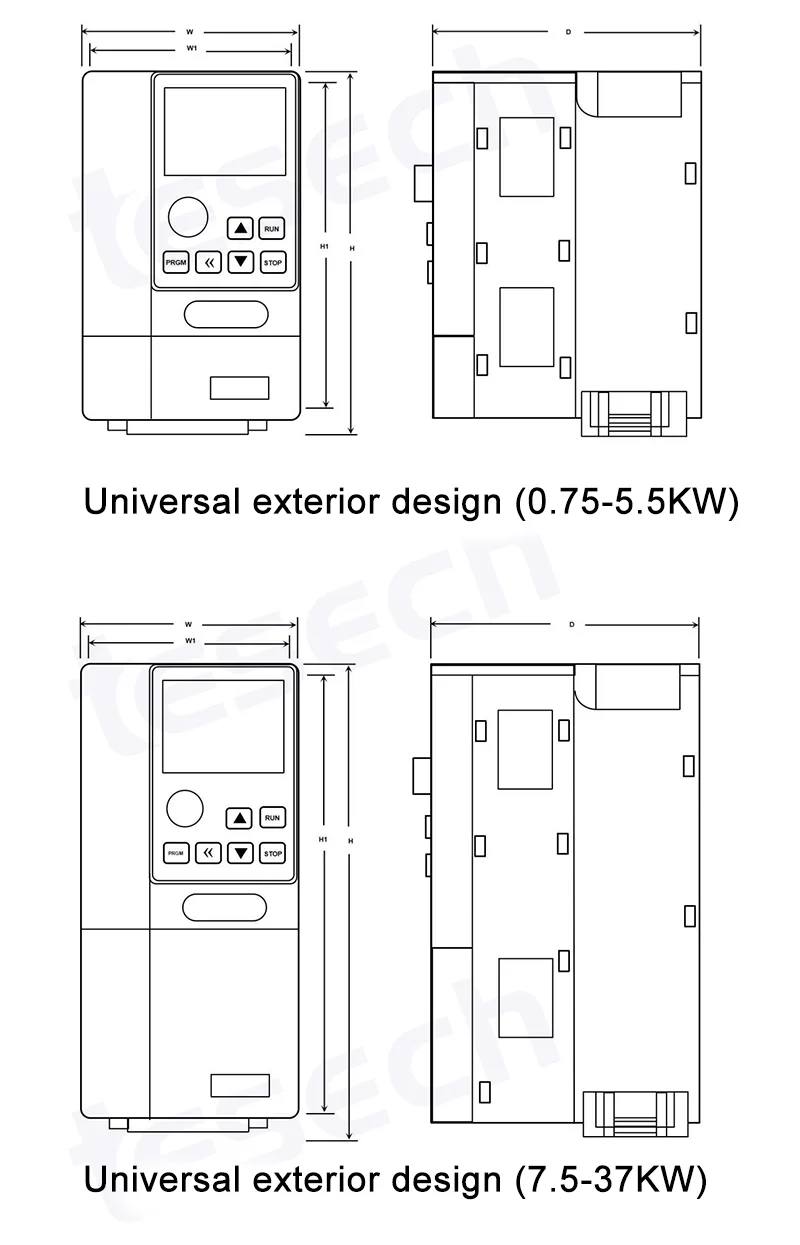

제품 치수표

참조번호	힘	치수(mm)			설치사이즈(mm)		구멍
참조번호	힘	H	W	D	H1	W1
A00M	0.75~1.5KW/220V 0.75~2.2KW/380V	153	86	123	143	76	4.5mm
A00	0.75~2.2KW/220V 0.75~2.2KW/380V	170	86	141	157	75	5mm
A01	4.0~5.5KW/380V 4.0/220V	188	96	171	176	83.6	5mm
A02	7.5~11KW	228	114	192	214.5	98.7	5mm
A03	15~18.5KW	290	160	182	269	143	6.5mm
A04	22~30KW	328	193	217	305	172	8.5mm
A05	37~45KW*	344	228	223	324	206	8.5mm
A06	45~55KW	490	327.5	238	459	202.5	10mm
A07	75~93KW	526	300	304	504	200	9mm
A08	110~132KW	690	370	360	636.5	232	10mm
A09	160~220KW	720	410	360	690	330	10mm
A10	250~315KW	1060	650	392.5	1030	420	12mm
A11	355~500KW	1361.5	818	404.5	1280	520	16mm
A12	560~630KW	1330	786	410	1295	500	16mm

900E Series Variable Frequency Drive

응용 산업 및 시나리오

900E 시리즈 가변 주파수 드라이브는 넓은 출력 범위와 강력한 제어 성능을 갖추고 있으며 다음 분야에서 널리 사용됩니다.

물 공급 및 HVAC: 정압 급수 시스템, 중앙 에어컨 워터 펌프, 냉각탑 팬.

산업 제조업: CNC 공작 기계, 섬유 기계, 인쇄 및 포장 장비, 플라스틱 기계.

재료 운반: 컨베이어 벨트, 엘리베이터, 믹서.

특수 응용 분야: 동기식 모터 제어를 지원하므로 에너지 효율성과 크기가 중요한 영구 자석 동기식 모터 구동 시나리오에 특히 적합합니다.

설치 및 사용 지침

1. 기계적 설치

환경 요구 사항: 설치 환경 온도는 -10°C ~ +50°C, 습도는 90%RH 미만(결로 없음), 부식성 가스 및 전도성 먼지가 없어야 합니다.

공간 요구 사항: 열 방출을 보장하기 위해 인버터 위아래에 충분한 공간을 확보해야 합니다(위 10cm, 아래 10cm 권장). 양쪽에 최소 5cm의 통풍 간격을 남겨야 합니다.

2. 전기 연결

주회로 : 입력단자(R/S/T)를 3상 전원에 연결하고, 출력단자(U/V/W)를 모터에 연결합니다. 실수로 전원 코드를 출력 단자에 연결하는 것은 엄격히 금지되어 있습니다.

제어 회로: 0~10V 아날로그 신호(AI1), 전위차계 및 외부 스위치 신호(DI1/DI2)를 포함한 여러 신호 입력을 지원합니다.

접지: 인버터의 PE 단자는 안정적으로 접지되어야 합니다.

3. 빠른 시운전 절차

1). 매개변수 재설정: F0-31 = 1로 설정하여 공장 설정을 복원합니다.

2). 모터 매개변수: 모터 명판에 따라 F0-00(전력), F0-01(전압), F0-02(전류), F0-03(주파수) 및 F0-04(속도)를 설정합니다.

3). 제어 모드: F3-00 = 2로 설정하여 동기 모터 벡터 제어(필요한 경우 SVC 모드)를 선택합니다.

4). 매개변수 식별: F0-06을 설정하여 정적 또는 동적 매개변수 식별(벡터 제어용)을 수행합니다.

5). 실행 명령: F0-19를 설정하여 실행 채널(패널/단자)을 선택하고 F0-20을 설정하여 주파수 소스를 선택합니다.

포장 목록 및 배송 정보

포장 목록:

o TES 900E 인버터 본체 × 1

o 벽걸이형 제어판(연결 케이블 포함) × 1

o 사용 설명서(보증서 포함) × 1

o 설치 액세서리(나사/실) × 1세트

배송 정책:

o 주문 후 48시간 이내에 배송됩니다(재고가 있는 경우).

o 전문 물류 추적 서비스가 제공됩니다.

포장 및 배송

포장방법 : 포장은 정전기 방지백 + 단단한 판지 상자를 사용하고, 외부 상자는 고강도 골판지 상자를 사용하여 안전한 운송을 보장합니다.

배송 시간: 표준 품목은 합의된 기간 내에 배송됩니다. 맞춤형 품목은 합의된 영업일 이내에 배송됩니다.

물류 채널: DHL, FedEx, UPS 및 해상/항공 화물 서비스가 지원됩니다.

FAQ

Q1: TES 900E는 영구 자석 동기 모터를 구동할 수 있습니까?

답: 그렇습니다. 900E 시리즈 가변 주파수 드라이브는 동기 모터에 대한 센서리스 벡터 제어(SVC 모드)를 지원합니다. F3-00을 2로 설정한 후 F0-06의 매개변수 식별 기능과 결합하여 영구자석 동기 모터를 완벽하게 구동할 수 있어 고효율 및 고토크 제어 성능을 제공합니다.

Q2: 패널에 "Er01" 인버터 장치 보호 오류가 표시되면 어떻게 해야 합니까?

A: "Er01"은 일반적으로 출력 단락, 접지 또는 모듈 과열로 인해 발생합니다. 모터 절연이 양호한지, 출력선이 손상되었는지 확인하십시오. 인버터 공기 덕트가 막혔는지, 팬이 정상적으로 작동하는지 확인하십시오. 외부 결함을 해결한 후에도 알람이 지속되면 기술 지원팀에 문의하여 드라이브 보드나 인버터 모듈을 확인하십시오.

Q3: 일정한 압력의 물 공급 기능을 달성하는 방법은 무엇입니까?

A: 900E 시리즈 가변 주파수 드라이브에는 강력한 PID 기능이 내장되어 있습니다. 압력 센서 신호를 AI1 단자에 연결하고 F1-00을 설정하여 PID 설정점을 선택하고 F1-02를 설정하여 PID 피드백 소스를 AI1로 선택하면 됩니다. 그런 다음 파이프라인 네트워크 요구 사항에 따라 F1-01의 목표 압력 값을 설정합니다.

Q4: 주파수 변환기에는 정기적인 유지보수가 필요합니까?

답: 그렇습니다. 6~12개월마다 검사하는 것이 좋습니다. 냉각 팬과 공기 덕트에서 먼지를 청소하고, 내부 나사가 느슨해지지 않았는지 확인하고, 배선 단자에 타는 흔적이 있는지 검사하는 데 중점을 둡니다. 장기간(1년 이상) 보관할 경우에는 사용 전 취급설명서에 따라 선충전 노화처리를 실시하여야 합니다.
